低翹曲PBT(以聚對苯二甲酸丁二酯為基材的不變形高分子化合物)

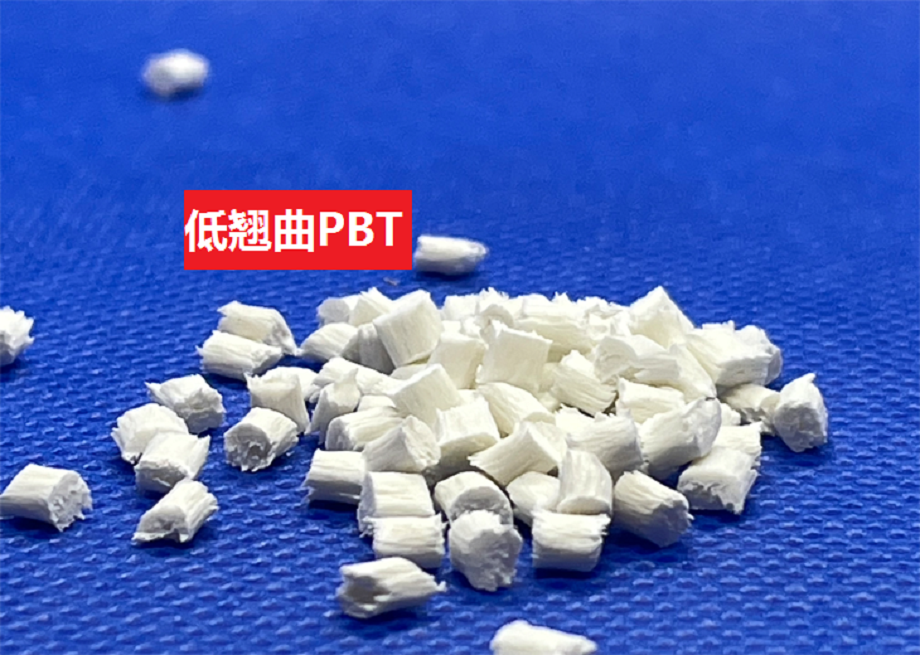

低翹曲PBT以聚對苯二甲酸丁二酯為基材的不變形高分子化合物，聚對苯二甲酸丁二酯為乳白色半透明到不透明、半結晶型熱塑性聚酯，具有高耐熱性。不耐強酸、強堿，能耐有機溶劑，可燃，高溫下分解,聚對苯二甲酸丁二酯在汽車、機械設備、精密儀器部件、電子電器、紡織等領域得到廣泛的應用。
低翹曲PBT尺寸穩定不變形PBT的性能有以下幾點：
| 1、耐高溫低翹曲、高強度和剛度。 |
| 2、尺寸穩定、 蠕變趨勢低。 |
| 3、良好的抗衝擊強度。 |
| 4、非常低的熱膨脹係數。 |
| 5、對酸具有良好的耐化學性。 |
| 6、對氯和腐蝕劑具有出色的耐受性。 |
| 7、具有較低的汽油滲透性和出色的氣體阻隔性。 |
| 8、非常好的電性能。 |
| 9、非常低的吸濕性。 |
| 10、良好的粘合和焊接能力。 |
低翹曲PBT尺寸穩定不變形PBT特點：
| 一、耐低溫性能：出色的耐低溫性能，在室外零下30-60℃保持良好的韌性、連接條和絕緣外殼、電子閥門部件、泵殼體、家庭應用部件。 |
| 二、高耐熱性：有負荷的耐熱變形溫度超過360攝氏度、連續使用耐熱溫度超過260攝氏度。 |
| 三、優異阻燃性：阻燃等級能達到UL94 V0的阻燃等級。 |
| 四、優異耐化學品：耐化學品性和氟塑料相媲美。隻有一些強酸能夠溶解。 |
| 五、優異的尺寸穩定：由於改性加入特殊導電助劑因此低線性膨脹係數和低吸水率、導致注塑件的尺寸精密度和尺寸穩定性非常出色。 |
| 六、機械性能：在較寬的溫度範圍、能保持高強度和高硬度。在較高溫度下、抗蠕變性能良好。 |
| 七、成型性佳：由於高流動性和低收縮率、所以比較適合做精密注塑成型。 |
| 八、電氣性能：在高溫、高濕、高頻的環境下，具有傑出的電氣性能。 |
| 多型號選擇：多種不同種類的PBT供用戶選擇 比如電磁屏蔽、加纖、導電、導熱、耐化學材料等 |
低翹曲PBT尺寸穩定不變形PBT物性參數（我司型號：KSD4512T）
| 物理性能 | 額定值 |
單位製 |
測試方法 |
密度 / 比重 |
1.63 |
g/cm³ |
ASTM D792,ISO 1183 |
特定體積 |
0.610 |
cm³/g |
ASTM D792 |
熔流率（熔體流動速率）(250°C/5.0 kg) |
42 |
g/10 min |
ASTM D1238 |
熔融體積流量（MVR）(250°C/5.0 kg) |
29 |
cm³/10min |
ISO 1133 |
收縮率 |
內部方法 | ||
垂直2 |
0.40 到 0.80 |
% |
|
流動2 |
0.10 到 0.50 |
% |
|
垂直 : 3.20 mm |
0.50 到 1.0 |
% |
|
流動 : 3.20 mm |
0.50 到 0.70 |
% |
|
吸水率 |
ISO 62 | ||
飽和, 23°C |
0.090 |
% |
|
平衡, 23°C, 50% RH |
0.070 |
% |
|
室外適用性 |
f2 |
UL 746C |
| 機械性能 | 額定值 |
單位製 |
測試方法 |
拉伸模量 |
|||
--3 |
12000 |
MPa |
ASTM D638 |
-- |
10000 |
MPa |
ISO 527-1/1 |
抗張強度 |
|||
屈服4 |
120 |
MPa |
ASTM D638 |
屈服 |
120 |
MPa |
ISO 527-2/5 |
斷裂4 |
120 |
MPa |
ASTM D638 |
斷裂 |
120 |
MPa |
ISO 527-2/5 |
伸長率 |
|||
屈服4 |
2.0 |
% |
ASTM D638 |
屈服 |
1.9 |
% |
ISO 527-2/5 |
斷裂4 |
2.0 |
% |
ASTM D638 |
斷裂 |
1.9 |
% |
ISO 527-2/5 |
彎曲模量 |
|||
50.0 mm 跨距5 |
9800 |
MPa |
ASTM D790 |
--6 |
9500 |
MPa |
ISO 178 |
彎曲應力 |
|||
-- |
180 |
MPa |
ISO 178 |
斷裂, 50.0 mm 跨距5 |
186 |
MPa |
ASTM D790 |
泰伯耐磨性(1000 Cycles, 1000 g, CS-17 轉輪) |
22.0 |
mg |
內部方法 |
| 衝擊性能 | 額定值 |
單位製 |
測試方法 |
簡支梁缺口衝擊強度7 |
ISO 179/1eA | ||
-30°C |
6.0 |
kJ/m² |
|
23°C |
7.0 |
kJ/m² |
|
簡支梁無缺口衝擊強度7 |
ISO 179/1eU | ||
-30°C |
50 |
kJ/m² |
|
23°C |
50 |
kJ/m² |
|
懸壁梁缺口衝擊強度 |
|||
-30°C |
57 |
J/m |
ASTM D256 |
23°C |
60 |
J/m |
ASTM D256 |
-30°C8 |
6.0 |
kJ/m² |
ISO 180/1A |
23°C8 |
7.0 |
kJ/m² |
ISO 180/1A |
無缺口懸臂梁衝擊 |
|||
23°C |
620 |
J/m |
ASTM D4812 |
-30°C8 |
45 |
kJ/m² |
ISO 180/1U |
23°C8 |
45 |
kJ/m² |
ISO 180/1U |
裝有測量儀表的落鏢衝擊(23°C, Total Energy) |
5.00 |
J |
ASTM D3763 |
| 熱性能 | 額定值 |
單位製 |
測試方法 |
載荷下熱變形溫度 |
|||
0.45 MPa, 未退火, 3.20 mm |
212 |
°C |
ASTM D648 |
0.45 MPa, 未退火, 4.00 mm, 100 mm 跨距9 |
220 |
°C |
ISO 75-2/Be |
1.8 MPa, 未退火, 3.20 mm |
200 |
°C |
ASTM D648 |
1.8 MPa, 未退火, 4.00 mm, 100 mm 跨距9 |
195 |
°C |
ISO 75-2/Ae |
1.8 MPa, 未退火, 4.00 mm, 64.0 mm 跨距8 |
200 |
°C |
ISO 75-2/Af |
維卡軟化溫度 |
|||
-- |
200 |
°C |
ASTM D152510,ISO 306/B120,ISO 306/B50 |
-- |
220 |
°C |
ISO 306/A50 |
Ball Pressure Test(123 到 127°C) |
通過 |
IEC 60695-10-2 | |
線形熱膨脹係數 |
|||
流動 : -40 到 40°C |
2.5E-5 |
cm/cm/°C |
ASTM E831,ISO 11359-2 |
流動 : 23 到 80°C |
2.5E-5 |
cm/cm/°C |
ISO 11359-2 |
垂直 : -40 到 40°C |
8.9E-5 |
cm/cm/°C |
ASTM E831,ISO 11359-2 |
垂直 : 23 到 80°C |
1.2E-4 |
cm/cm/°C |
ISO 11359-2 |
導熱係數 |
0.25 |
W/m/K |
ISO 8302 |
RTI Elec |
130 |
°C |
UL 746B |
RTI Imp |
130 |
°C |
UL 746B |
RTI |
140 |
°C |
UL 746B |
| 電氣性能 | 額定值 |
單位製 |
測試方法 |
表麵電阻率 |
> 1.0E+15 |
ohms |
IEC 60093 |
體積電阻率 |
> 1.0E+15 |
ohms·cm |
ASTM D257,IEC 60093 |
介電強度 |
|||
1.60 mm, in Oil |
24 |
kV/mm |
ASTM D149 |
3.20 mm, in Air |
19 |
kV/mm |
ASTM D149 |
0.800 mm, 在油中 |
23 |
kV/mm |
IEC 60243-1 |
1.60 mm, 在油中 |
22 |
kV/mm |
IEC 60243-1 |
3.20 mm, 在油中 |
16 |
kV/mm |
IEC 60243-1 |
介電常數 |
|||
100 Hz |
3.80 |
ASTM D150,IEC 60250 | |
1 MHz |
3.70 |
ASTM D150 | |
50 Hz |
3.30 |
IEC 60250 | |
60 Hz |
3.30 |
IEC 60250 | |
1 MHz |
3.30 |
IEC 60250 | |
耗散因數 |
|||
100 Hz |
2.0E-3 |
ASTM D150,IEC 60250 | |
1 MHz |
0.020 |
ASTM D150 | |
50 Hz |
1.0E-3 |
IEC 60250 | |
60 Hz |
1.0E-3 |
IEC 60250 | |
1 MHz |
0.010 |
IEC 60250 | |
耐電弧性11 |
PLC 6 |
ASTM D495 | |
相比耐漏電起痕指數(CTI) |
PLC 3 |
UL 746A | |
漏電起痕指數 |
IEC 60112 | ||
-- |
175 |
V |
|
解決方案 B |
125 |
V |
|
高電弧燃燒指數(HAI)12 |
PLC 0 |
UL 746A | |
高壓電弧抗點燃指數 (HVAR) (PLC) |
PLC 4 |
UL 746A | |
熱絲引燃 (HWI) |
PLC 2 |
UL 746A |
| 硬度 | 額定值 |
單位製 |
測試方法 |
洛氏硬度 |
|||
R 級 |
119 |
ASTM D785 | |
R 計秤 |
119 |
ISO 2039-2 | |
球壓硬度(H 358/30) |
118 |
MPa |
ISO 2039-1 |
低翹曲PBT尺寸穩定不變形注塑工藝（我司型號：KSD4512T）
| 注射 | 額定值 |
單位製 |
|
幹燥溫度 |
120 |
°C |
|
幹燥時間 |
3.0 到 4.0 |
hr |
|
建議水分含量 |
0.020 |
% |
|
建議注射量 |
40 到 80 |
% |
|
料筒後部溫度 |
245 到 265 |
°C |
|
料筒中部溫度 |
250 到 270 |
°C |
|
料筒前部溫度 |
255 到 275 |
°C |
|
射嘴溫度 |
250 到 270 |
°C |
|
加工（熔體）溫度 |
255 到 275 |
°C |
|
模具溫度 |
65 到 90 |
°C |
|
背壓 |
0.300 到 0.700 |
MPa |
|
螺杆轉速 |
50 到 80 |
rpm |
|
排氣孔深度 |
0.025 到 0.038 |
mm |
熱門產品
-
PBT阻燃(以聚對苯二甲酸丁二酯為基材的防火···PBT阻燃以聚對苯二甲酸丁二酯為基材的防火高分子化合物，具有十分優良的綜合性能，被廣泛地應用於電子電器、汽車工業等多個領域"。但在實際生產中，PBT材料作為原料使用時仍然暴露出較多的問題:PBT材料阻燃性差，在空氣中易燃，且燃燒時會釋放出大量濃煙及有毒氣體,加入鹵係阻燃劑主要包括溴係阻燃劑，如十溴二苯醚( D
瀏覽量：1451 -
耐低溫PBT(以聚對苯二甲酸丁二酯為基材的耐···耐低溫PBT耐寒在零下30到60度不脆原料是(以聚對苯二甲酸丁二酯為基材的耐寒高分子化合物)，耐低溫PBT不僅滿足了產品對材料韌性提高的要求，同時耐寒PBT還彌補了單一增韌材料的加入對產品綜合性能影響的不足，較大限度地降低了因韌性的提高而對其它物性後續加工工藝的不利影響。耐低溫PBT有以下幾點性能：1、出色的低溫韌性。
瀏覽量：973 -
長春LONGLITE_CCP_PBT塑料1949年，台灣正處在積極的戰後復原工作，剛從台北工業學校(台北科技大學前身)畢業的三位年輕人：廖銘昆先生、林書鴻先生與鄭信義先生，抱著滿腔熱情與理想，決定合夥創業，以新
瀏覽量：884 -
荷蘭帝斯曼DSM_Arnite_PBT樹脂帝斯曼 繽紛科技，美好生活 113年荷蘭皇家帝斯曼集團以科技為立足之本，在全球範圍內活躍於健康、營養和材料領域。帝斯曼擁有生命科學和材料科學領域的專長，並運用兩者的獨特
瀏覽量：877 -
防火PBT(以聚對苯二甲酸丁二酯為基材的阻燃···防火PBT以聚對苯二甲酸丁二酯為基材的阻燃高分子化合物，目前常見的用於PBT材料的阻燃劑包括鹵係阻燃劑和無鹵阻燃劑，添加溴係阻燃劑，鹵係阻燃劑主要包括溴係阻燃劑，如十溴二苯醚( DBDPO)、溴化環氧樹脂（BER)、雙(三溴苯氧基)乙烷等，添加含溴磷酸酯，常用的是三(二溴苯基)磷酸脂(TDBPPE)，由於同一分子中含有Br、P元素，
瀏覽量：814 -
日本東麗Toray_TORAYCON_PBT樹脂TORAYCON 聚酯（PBT）樹脂由東麗利用其在聚酯聚合和樹脂加固化合物領域的專業技術開發而成，是一種基於聚酯纖維的熱塑性樹脂。由於具有持久耐熱性、耐化學性、耐候性以及電氣特性
瀏覽量：800 -
耐磨PBT有自潤滑性和低磨耗性能耐磨PBT有自潤滑性和低磨耗是聚對苯二甲酸丁二醇酯(PBT)相熔性好、抗衝擊強度高、易加工，耐寒性能好，緩解熱脹冷縮，有自潤滑性，直接與塑料混合使用，提高缺口衝擊強度，改善PBT的耐磨性能，達到低磨損性能。耐磨PBT性能有以下幾點：1、自潤滑。2、低磨損性。3、尺寸穩定、蠕變趨勢低。4、良好的抗衝擊強度。5、非常低的熱
瀏覽量：771 -
加纖PBT(以聚對苯二甲酸丁二酯為基材的玻纖···加纖PBT有玻纖增強10%-45%規格是在PBT中添加玻纖，以聚對苯二甲酸丁二酯為基材的玻纖增強高分子化合物，玻纖與PBT樹脂結合力良好，在PBT樹脂中加入一定量的玻璃纖維後，不僅能保持PBT樹脂耐化學性、加工性等原有優點，而且能較大幅度地提升其機械性能，並克服PBT樹脂缺口性，PBT增強改性因加入玻纖的比例不同，其應用領域也
瀏覽量：731 -
德國巴斯夫Ultradur_PBT原料巴斯夫是全球領先的化工公司：The Chemical Company。公司的產品涵蓋化學品、塑料、特性產品、 作物保護產品以及原油和天然氣。我們將經濟上的成功、社會責任和環境保護相結合。 通過
瀏覽量：727 -
沙伯基礎創新SABIC_VALOX係列PBT樹脂Valox PBT 樹脂是以聚對苯二甲酸丁二酯（PBT）聚化物為主基料的半結晶材料。該產品係列包括眾多性能相當的牌號，而每一牌號都有其獨特的性能。產品牌號從100%未改性的PBT樹脂，到玻
瀏覽量：703 -
阻燃PBT_耐高溫PBT_杜邦CRASTIN_PBT樹脂聚對苯二甲酸乙二醇酯CRASTIN美國杜邦PBT樹脂注塑之前一定要在110～120℃的溫度下幹燥3小時左右，成型加工溫度為250～270℃，模溫控製在50～75℃為宜。因該料從熔融狀態一經冷卻，則會立即凝固結晶，故其冷卻時間較短；若噴嘴溫度控製不當（偏低），流道（水口）易冷卻固化，會出現堵嘴現象。若料筒溫度超過275℃或熔料在料
瀏覽量：642 -
日本寶理DURANEX_PBT原料化學物質 10%玻纖增強、20%玻纖增強、30%玻纖增強、阻燃、礦物填充、玻礦混合、耐高溫、玻纖防火、耐水解、潤滑劑添加、熱穩定劑添加、耐紫外線、食品級、導熱級、高流動。 聚對
瀏覽量：630 -
耐高溫PBT(以聚對苯二甲酸丁二酯為基材的高···耐高溫PBT以聚對苯二甲酸丁二酯為基材的高耐熱高分子化合物，熔點基本上是在225℃到260℃之間,它是由各種不同的化學分子聚合而成，具有著高耐熱性，電氣特性以及良好的光澤程度，廣泛的適用於各個不同的領域加工，而PBT塑膠原料的產品本身和其他的產品共用，稱之為是泛用的工程塑料。耐高溫PBT有以下幾點性能：1、耐高溫達3
瀏覽量：619 -
新光合成纖維Shinite係列PBT樹脂新光合成纖維在台灣、中國及泰國皆有生產工廠，以供應全球市場。塑膠產品主要包括聚酯粒、寶特瓶酯粒、寶特瓶、寶特瓶瓶胚、工程塑膠、聚酯膠片等產品。 本公司由化纖技術出發
瀏覽量：616 -
南亞NANYA聚酯係列PBT樹脂台塑企業於 1958 年成立南亞公司從事 PVC 管、膠皮、膠布等塑膠二次加工的生產。本公司歷經多年的努力，組織得以不斷擴充、成長及茁壯的動力來源，就是二位創辦人王永慶先生與王
瀏覽量：539
推薦產品
日本住友EVA乙烯-醋酸乙烯共聚物1913年，為了解決住友所經營的銅冶煉所內引起的煙害問題，以從亞硫酸氣體中生產過磷酸鈣為目的成立了愛媛工廠。愛媛工廠是住友化學的事業發祥地，隨著本公司曆史的發展其麵貌也
擠出級PPS拉伸伸長率高擠出級PPS介紹：通過填充、改性後廣泛用作特種工程塑料。同時，還可製成各種功能性的薄膜，拉伸後的纖維沒有明顯的玻璃化轉變或結晶放熱現象，其熔點為284℃,隨著拉伸熱定形後結晶度的提高，纖維的密度也相應增大，由拉伸前的1.33g/cm3到拉伸後的1.34g/cm3，經熱處理後則可達1.38g/cm3,成型收縮率:0.7% 成型溫度：300-330℃
韓國錦湖HUMHO係列PC(聚碳酸酯)工程塑料詳細介紹 等級 特性 應用 PC2503I 超高衝擊 頭盔等衝擊產品 PC2203I 超高衝擊、高流動 手機專用料 PC2203HI 高衝擊、高流動 HCG2530HG 30%玻纖，高光澤 手機專用料 HCG2510 10%玻纖 電子電氣零件
耐低溫POM(以聚甲醛為基材的耐寒合成樹脂)耐低溫POM是一種以聚甲醛為基材的耐寒合成樹脂，按其分子鏈中化學結構的不同，可分為均聚甲醛和共聚甲醛兩種，由於耐低溫POM有著超韌高衝擊的耐寒性能，可達到零下30至60度，就可以適於製作減磨耐磨零件,傳動零件,以及化工,儀表等零件，還有高剛性、高耐磨的特性。以下是耐低溫POM,耐寒POM特點：1、耐低溫耐寒達到零下30度至
日本寶理LAPEROS液晶高分子LCP樹脂日本寶理VECTRA係列LCP塑料是液晶高分子LAPEROS LCP是我們從傳統的塑料所想象不到的，具有非常特別的結構和性能的高分子，取Themotropic Liquid Crystal Polymer的先頭字母，因而被稱為『LCP』。
電鍍級PEI(以聚醚酰亞胺為基材的可噴油聚合物)電鍍級PEI以聚醚酰亞胺為基材的可噴油聚合物，卓有成效地應用於電子、汽車、電機和航空等工來部門，並用作傳統產品和文化生活用品的金屬代用材料，一般用在微具 / 公共飲食業、分析儀器、醫療設備、電信、模製互連件（ MTD ）、汽車照明、飛機內部件、 HVAC/ 流體處理等。電鍍級PEI可噴油和水鍍材料特點：電鍍性能，可噴油，
導電PC(以聚碳酸酯為基材的電傳導高分子材料)導電PC材料是一種以聚碳酸酯為基材的電傳導高分子材料，其主要成分包括導電炭黑、石墨和碳纖維。這類材料製成的產品體積電阻率通常為10/2-10/9Ω，而炭黑填充是其中主要的態勢。炭黑填充型導電聚合物的外觀為黑色顆粒狀，具有優異的機械力學性能，不會掉粉，無晶點，並且具有一貫而穩定的導電性能，因此，這種材料被廣泛應用
科思創Bayblend_PC/ABS合金塑料科思創Bayblend係列PC/ABS塑膠原料 典型應用範圍: 手機外殼、計算機和商業機器殼體、電器設備、草坪園藝機器、汽車零件儀表板、內部裝修以及車輪蓋）。 注塑模工藝條件:幹燥處理：加
- 新光合成纖維Shinite係列PBT樹脂
新光合成纖維在台灣、中國及泰國皆有生產工廠，以供應全球市場。塑膠產品主要包括聚酯粒、寶特瓶酯粒、寶特瓶、寶特瓶瓶胚、工程塑膠、聚酯膠片等產品。 本公司由化纖技術出發
導熱PPS(以聚苯硫醚為基材的熱傳導樹脂)導熱PPS是一種以聚苯硫醚為基材的熱傳導樹脂，具有導熱係數高，耐化學腐蝕性以及耐熱性等特點。本品主要應用於汽車、電子和電器等領域，用於製作有絕緣導熱要求的結構件、外殼、支架、托盤等製件。 導熱PPS的特點如下：導熱係數高，導電好，耐化學腐蝕性蠕變量低吸水率低尺寸穩定性好彈性模量高阻燃導熱PPS導電係數高材料物
