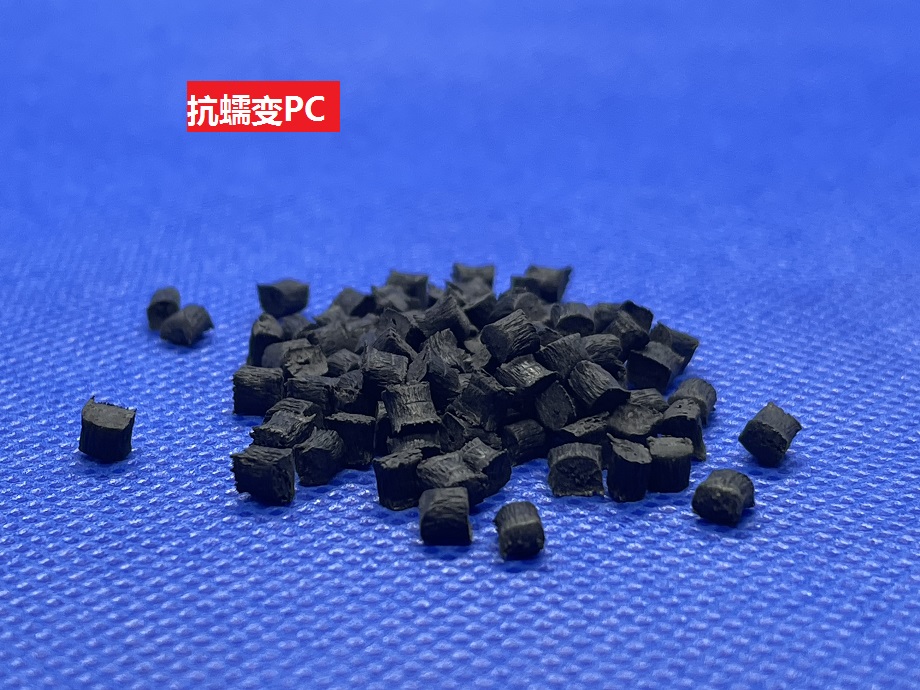

抗蠕變PC(以聚碳酸酯為基材的高剛性高分子材料)
抗蠕變PC是一種以聚碳酸酯為基材的高剛性高分子材料，抗蠕變性指的是材料在恒載的情況下，隨著時間的推移，變形程度逐漸增加的現象。這種現象反映了材料在承受外部載荷後的流變性質，即其在受力作用下的流動狀態。對於抗蠕變聚碳酸酯（PC）和其他高分子材料而言，這一性質體現了其內在的粘彈性。同時，蠕變性也反映了塑料在溫度變化下的穩定性。無論是在常溫下還是在高溫環境中，材料的抗蠕變性都是其穩定性和可持續性的重要指標之一。因此，研究和提高材料的抗蠕變性能對於材料工程和應用具有重要意義。通過不斷探索和創新，我們可以進一步提升抗蠕變材料的性能，使其能夠滿足更加複雜和苛刻的工程需求。
以下是抗蠕變PC(以聚碳酸酯為基材的高剛性高分子材料)物性表參數
| 物理性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 比重 | ASTM D792 | ||
| -- | 1.27 | g/cm³ | ASTM D792 |
| -- | 1.25 | g/cm³ | ASTM D792 |
| 特定體積 | 0.802 | cm³/g | ASTM D792 |
| 可燃性 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| Radiant Panel Listing (UL) | YES |
| 物理性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 熔流率（熔體流動速率）(300°C/1.2 kg) | 7.5 | g/10 min | ASTM D1238 |
| 收縮率 - 流動(3.20 mm) | 0.20 到 0.40 | % | 內部方法 |
| 吸水率 | ASTM D570 | ||
| 24 hr | 0.12 | % | ASTM D570 |
| 平衡, 23°C | 0.31 | % | ASTM D570 |
| 室外適用性 | f2 | UL 746C |
| 硬度 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 洛氏硬度 | ASTM D785 | ||
| M 級 | 85 | ASTM D785 | |
| R 級 | 124 | ASTM D785 |
| 機械性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 抗張強度1 | ASTM D638 | ||
| 屈服 | 66.2 | MPa | ASTM D638 |
| 斷裂 | 55.2 | MPa | ASTM D638 |
| 伸長率2 | ASTM D638 | ||
| 屈服 | 8.0 | % | ASTM D638 |
| 斷裂 | 15 | % | ASTM D638 |
| 彎曲模量3(50.0 mm 跨距) | 3450 | MPa | ASTM D790 |
| 彎曲強度4(屈服, 50.0 mm 跨距) | 103 | MPa | ASTM D790 |
| 泰伯耐磨性(1000 Cycles, 1000 g, CS-17 轉輪) | 11.0 | mg | ASTM D1044 |
| 衝擊性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 懸壁梁缺口衝擊強度(23°C) | 110 | J/m | ASTM D256 |
| 無缺口懸臂梁衝擊(23°C) | 2100 | J/m | ASTM D4812 |
| 落錘衝擊(23°C) | 102 | J | ASTM D3029 |
| 拉伸衝擊強度5 | 158 | kJ/m² | ASTM D1822 |
| 熱性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 載荷下熱變形溫度 | ASTM D648 | ||
| 0.45 MPa, 未退火, 6.40 mm | 146 | °C | ASTM D648 |
| 1.8 MPa, 未退火, 6.40 mm | 142 | °C | ASTM D648 |
| 維卡軟化溫度 | 154 | °C | ASTM D15256 |
| 線形熱膨脹係數 - 流動(-40 到 95°C) | 3.2E-5 | cm/cm/°C | ASTM E831 |
| 比熱 | 1210 | J/kg/°C | ASTM C351 |
| 導熱係數 | 0.20 | W/m/K | ASTM C177 |
| RTI Elec | 130 | °C | UL 746 |
| RTI Imp | 130 | °C | UL 746 |
| RTI | 130 | °C | UL 746 |
| 電氣性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 體積電阻率 | > 1.0E+17 | ohms·cm | ASTM D257 |
| 介電強度(3.20 mm, in Air) | 18 | kV/mm | ASTM D149 |
| 介電常數 | ASTM D150 | ||
| 50 Hz | 3.10 | ASTM D150 | |
| 60 Hz | 3.10 | ASTM D150 | |
| 1 MHz | 3.05 | ASTM D150 | |
| 耗散因數 | ASTM D150 | ||
| 50 Hz | 8.0E-4 | ASTM D150 | |
| 60 Hz | 8.0E-4 | ASTM D150 | |
| 1 MHz | 7.5E-3 | ASTM D150 | |
| 耐電弧性7 | PLC 7 | ASTM D495 | |
| 相比耐漏電起痕指數(CTI) | PLC 3 | UL 746 | |
| 高電弧燃燒指數(HAI) | PLC 4 | UL 746 | |
| 高電壓電弧起痕速率 (HVTR) | PLC 4 | UL 746 | |
| 熱絲引燃 (HWI) | PLC 1 | UL 746 |
| 可燃性 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| UL 阻燃等級 | UL 94 | ||
| 1.52 mm | V-0 | UL 94 | |
| 3.05 mm | 5VA | UL 94 | |
| 極限氧指數 | 36 | % | ASTM D2863 |
以下是以下是抗蠕變PC(以聚碳酸酯為基材的高剛性高分子材料)注塑工藝參數
| 注射 | 額定值 | 單位製 | |
|---|---|---|---|
| 幹燥溫度 | 121 | °C | |
| 幹燥時間 | 3.0 到 4.0 | hr | |
| 幹燥時間 | 48 | hr | |
| 建議水分含量 | 0.020 | % | |
| 建議注射量 | 40 到 60 | % | |
| 料筒後部溫度 | 288 到 310 | °C | |
| 料筒中部溫度 | 299 到 321 | °C | |
| 料筒前部溫度 | 310 到 332 | °C | |
| 射嘴溫度 | 304 到 327 | °C | |
| 加工（熔體）溫度 | 310 到 332 | °C | |
| 模具溫度 | 82.2 到 116 | °C | |
| 背壓 | 0.345 到 0.689 | MPa | |
| 螺杆轉速 | 40 到 70 | rpm | |
| 排氣孔深度 | 0.025 到 0.076 | mm |
熱門產品
-
科思創Makrolon(模克隆)PC(聚碳酸酯)樹脂科思創Makrolon聚碳酸酯PC塑膠原料 科思創：科技創造美好生活 科思創Makrolon：（聚碳酸酯）型號特性介紹 產品型號 生產商 名稱 特性 德國拜耳3156 Bayer PC 通用級,食物接觸的質量,高粘度
瀏覽量：7056 -
耐低溫PC(以聚碳酸酯為基材的耐寒塑料)耐低溫PC是一種以聚碳酸酯為基材的耐寒塑料，聚碳酸酯(PC)加入矽氧烷共聚物，具有耐寒(-20℃到-60℃)延展性，有著優異的加工性能和釋放機會，而IM周期時間更短，耐低溫PC是在聚碳酸酯的基礎上進一步開發而成的產品係列。憑借其高低溫性、韌性、透明度、光穩定性和流動性性能的獨特組合得到超韌性耐寒PC塑料。耐低溫PC、耐寒
瀏覽量：3292 -
耐高溫PC(以聚碳酸酯為基材的高熔點聚合物)耐高溫PC是以聚碳酸酯為基材的高熔點聚合物，也是PC-HT的商品名，耐高溫PC廣泛應用於工業方麵的聚化合物，簡單的來說，它是在聚碳酸酯的基礎上進一步開發而成的產品係列，憑借其高耐熱性、韌性、透明度、光穩定性和高流動性能的特點，比任何一種工程熱塑性塑料都特殊，值得一提的是其卓越的高透明、高熔點性能，其中某些品級
瀏覽量：2867 -
光學級PC_導光PC_高透光率93%光學級PC、導光PC、高透光率93%-PC（聚碳酸酯）是一種透明光學PC塑料是樹脂中透光性能很好的材料之一，其透光率可以達到93%以上的導光PC，在許多透明部件及光學儀器中廣泛應用，在自然科學發展中起著巨大的作用,光學級(PC)聚碳酸酯具有良好的抗衝擊、抗熱畸變性能，而且耐候性好、硬度高，因此適用於生產轎車和輕型卡車的各
瀏覽量：2417 -
紅外線穿透PC(以聚碳酸酯為基材的黑色光學級···紅外線穿透PC通常指的是一種特殊的黑色光學級材料，它對近紅外線具有高度的穿透能力，同時對可見光和中遠紅外線具有良好的屏蔽性。紅外線穿透PC是以聚碳酸酯塑料為基材，經過添加紅外劑和其他助劑，並經過特殊工藝的聚合而成。在加工過程中，可以通過調整不同的材料配比，既能保持聚碳酸酯塑料的特性，又能增加紅外線穿透的
瀏覽量：1817 -
山東利華益維遠化工PC聚碳酸酯利華益集團是以石油化工為主導產業，製藥、紡織服裝、進出口貿易等產業穩步發展，跨行業多元化經營的股份製大型企業集團，是中國企業500強、中國化工100強、全國大中型工業企業
瀏覽量：1573 -
食品級PC(以聚碳酸酯為基材的可接觸食品高分···食品級PC是一種以聚碳酸酯為基材的可接觸食品高分子材料，通過FDA或者NSF認證，常用於像水瓶，小家電等外殼類產品,PC塑料可用於製作運動水杯水壺、瓶子等，廣泛應用於塑料容器製作，屬安全材質。安全隱患：PC中殘留的雙酚A（有害物質），溫度愈高，釋放愈多，速度也愈快。因此，不應用PC水瓶盛熱水，以免增加雙酚A釋放的速度
瀏覽量：1508 -
日本出光TARFLON係列PC(聚碳酸酯)塑料出光自創業以來一直將以人為本這一思想通過事業付諸實踐，以成為社會廣泛期待、信賴的企業為目標。 我們相互信賴，一致合作，在事業實踐中追求人的力量之最大的可能性，以謀求
瀏覽量：1417 -
沙伯基礎SABIC_LEXAN係列PC(聚碳酸酯)樹脂沙伯基礎創新LEXAN係列PC工程塑料由雙酚A製造，為聚碳酸脂這高分子材料，具有優異的高透明和耐熱溫度，以及熱可塑性樹脂中最高的衝擊強度，良好的成型性使得LEXAN用於汽車零組件、
瀏覽量：1412 -
紅外線穿透PC塑料紅外線穿透PC塑料就是讓紅外線光源信號穿透的在外麵的保護電子的塑膠片，紅外線穿透塑膠廣泛用於設備紅外線塑件、紅外線遙控接收、醫療紅外線設備、紅外線感應器、紅外線監控
瀏覽量：1407 -
耐冰醋酸PC_耐化學測試內應力不開裂耐冰醋酸PC和耐化學PC是一種特殊的聚碳酸酯材料，它們具備了過冰醋酸測試內應力不開裂的能力。眾所周知，PC材料在工程塑料中的耐化學性相對較差。然而，由於許多應用場景對材料的耐化學性有較高要求，因此需要增強PC材料的耐化學性。PC材料存在耐化學品性能差易受有機化學溶劑腐蝕而裂開等缺點。那麼，為什麼會出現應力的產
瀏覽量：1344 -
抗刮花PC(以聚碳酸酯為基材的高硬度耐刮擦高···抗刮花PC是以聚碳酸酯為基材的高硬度耐刮擦高分子材料，它具有高強度及彈性係數,高抗衝擊強度抗刮花、免噴塗、硬度好、具有出眾的抗刮擦性能，非常耐磨，它們的表麵硬度比標準PC材料高出2.5倍，可以通過H級的刮擦測試，聚碳酸酯具有良好的抗衝擊、抗熱畸變性能，而且耐候性好、硬度高，因此適用於生產轎車和輕型卡車的各種零
瀏覽量：1310 -
耐高溫PC_耐化學PC_奇美WONDERLITE係列PC(聚···奇美WONDERLITE係列PC工程塑料 型 號：齊全 色 號：齊全 品 牌：台灣奇美WONDERLITE 單 價： 電議 起訂量： 25 kg 供貨總量： 10000 kg 發貨期限： 自買家付款之日起 3 天內發貨 批發
瀏覽量：1258 -
加纖PC(以聚碳酸酯為基材的玻纖增強高分子材···加纖PC是一種以聚碳酸酯為基材的玻纖增強高分子材料，由於PC聚碳酸酯本身的局限性，在一些場合並不能滿足實際使用的需要，因而人們開始使用玻纖對聚碳酸酯進行增強，加纖PC是一種高粘度，和低高粘度，規格有9%、10%、20%、30%、40%玻璃增強級， 有阻燃防火V0級它具有極好的阻燃性，也有不防火級別，特別是設計用於高剛性和高
瀏覽量：1183 -
導電PC(以聚碳酸酯為基材的電傳導高分子材料···導電PC材料是一種以聚碳酸酯為基材的電傳導高分子材料，其主要成分包括導電炭黑、石墨和碳纖維。這類材料製成的產品體積電阻率通常為10/2-10/9Ω，而炭黑填充是其中主要的態勢。炭黑填充型導電聚合物的外觀為黑色顆粒狀，具有優異的機械力學性能，不會掉粉，無晶點，並且具有一貫而穩定的導電性能，因此，這種材料被廣泛應用
瀏覽量：1146
推薦產品
防火PBT(以聚對苯二甲酸丁二酯為基材的阻燃高分子化合物)防火PBT以聚對苯二甲酸丁二酯為基材的阻燃高分子化合物，目前常見的用於PBT材料的阻燃劑包括鹵係阻燃劑和無鹵阻燃劑，添加溴係阻燃劑，鹵係阻燃劑主要包括溴係阻燃劑，如十溴二苯醚( DBDPO)、溴化環氧樹脂（BER)、雙(三溴苯氧基)乙烷等，添加含溴磷酸酯，常用的是三(二溴苯基)磷酸脂(TDBPPE)，由於同一分子中含有Br、P元素，
奶瓶材料_蘇威Udel係列PSU工程塑料美國蘇威Udel係列PSU工程塑料 你要找的型號就在下麵：（請用Ctrl+F鍵查找牌號更快捷）Ajedium™ Films -- UDEL® PSU P-1700 NT-11Solvay Specialty PolymersPSUUDEL® P-1700Solvay Specialty PolymersPSUUDEL® P-1710Solvay Specialty Polymers
擠出級PPS拉伸伸長率高擠出級PPS介紹：通過填充、改性後廣泛用作特種工程塑料。同時，還可製成各種功能性的薄膜，拉伸後的纖維沒有明顯的玻璃化轉變或結晶放熱現象，其熔點為284℃,隨著拉伸熱定形後結晶度的提高，纖維的密度也相應增大，由拉伸前的1.33g/cm3到拉伸後的1.34g/cm3，經熱處理後則可達1.38g/cm3,成型收縮率:0.7% 成型溫度：300-330℃
噴塗PC/ABS_可表麵噴塗合金材料噴塗PC/ABS,可表麵噴塗合金材料是PC/ABS，也是聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物，是由聚碳酸酯（Polycarbonate）和丙烯腈-丁二烯-苯乙烯共聚物（ABS）合並而成的熱可塑性塑膠，結合了兩種材料的優異特性，ABS材料的成型性和PC的機械性、過UV油、噴塗等性能。噴塗PC/ABS,可表麵噴塗合金材料特點：1、綜合性能較
抗菌PP(以聚丙烯為基材的抗黴菌聚合物)抗菌PP是一種以聚丙烯為基材的抗黴菌聚合物，抗菌PP具有抑菌和殺菌性能的新型功能材料，在化學、化工和醫藥領域，有些材料本身具備殺菌和抑菌性，如一些無機金屬化合物、有機合成化合物、天然礦物和天然產物，但更多的是通常在普通材料中添加或複合一種或幾種特定的抗菌成分（抗菌劑）製得抗菌材料，也是一種自身具有殺菌、
德國巴斯夫ULTRASON係列PSU|PES塑料巴斯夫的成功依賴於每一名員工的成功。因此我們致力於成為一個有吸引力的雇主，鼓勵員工們發展自己，認可員工們的成就。我們的招聘崗位範圍非常廣泛，不僅僅是通過競爭來招收
- 導電PC(以聚碳酸酯為基材的電傳導高分子材料)
導電PC材料是一種以聚碳酸酯為基材的電傳導高分子材料，其主要成分包括導電炭黑、石墨和碳纖維。這類材料製成的產品體積電阻率通常為10/2-10/9Ω，而炭黑填充是其中主要的態勢。炭黑填充型導電聚合物的外觀為黑色顆粒狀，具有優異的機械力學性能，不會掉粉，無晶點，並且具有一貫而穩定的導電性能，因此，這種材料被廣泛應用
抗衝擊PS_台化TAIRIREX係列PS樹脂塑關係企業是一個以塑膠工業為主體，在纖維、紡織、染整、海運、教育及醫療等事業上也都佔有相當份量的企業。近年來將經營觸角伸展至電子材料及輕油裂解等工業。 自1954年創立
防火ABS_阻燃ABS_不易燃ABS防火ABS、阻燃ABS樹脂主要采用使用添加型阻燃或使用阻燃型聚合物，也可以使用反應型阻燃劑，成為達到阻燃效果的ABS塑料，ABS樹脂廣泛應用於汽車,電器等行業,然而ABS樹脂是一種易燃的熱塑性工程塑料,因此對其阻燃性能要求十分嚴格。防火ABS，阻燃ABS有以下幾點特點：1、防火，阻燃性能UL94V0等級。2、適於製作一般機械零件,減
PEEK加纖(以聚醚醚酮為基材的玻纖增強特種工程塑料)PEEK加纖以聚醚醚酮為基材的玻纖增強特種工程塑料，因此，常被選為填料增強聚醚醚酮製成高性能的複合材料，提高聚醚醚酮樹脂的強度、使用溫度等，利用玻纖、碳納米管、碳纖增強的 PEEK複合材料，力學、熱學等性能有顯著提高。PEEK加纖10%-50%玻纖增強聚醚醚酮特點：加纖10%到50%玻纖增強低摩擦係數良好的流動性耐化學性良好
