關於LCP,你真的了解嗎？

日期：2022-12-17 11:09:11 編輯：科思德塑膠來源：科思德塑膠瀏覽：1340

LCP簡介:

工業化液晶聚合物(簡稱LCP)起初是DuPont公司開發出來的溶致性聚對亞苯基對苯二甲酰胺（LCP）。由於這種類型的聚合物隻能在溶液中加工，不能熔融，隻能用作纖維和塗料，是一種特種工程塑膠原料。
液晶高分子聚合物（Liquid Crystal Polymer），簡稱LCP。是80年代初期發展起來的一種新型高性能特種工程塑料。
概述
LCP是一類具有傑出性能的新型聚合物。LCP是包含範圍很寬的一類材料：
a、溶致性液晶：需要在溶液中加工；
b、熱致性液晶：可在熔融狀態加工。
由於這種類型的聚合物隻能在溶液中加工，不能熔融，隻能用作纖維和塗料。

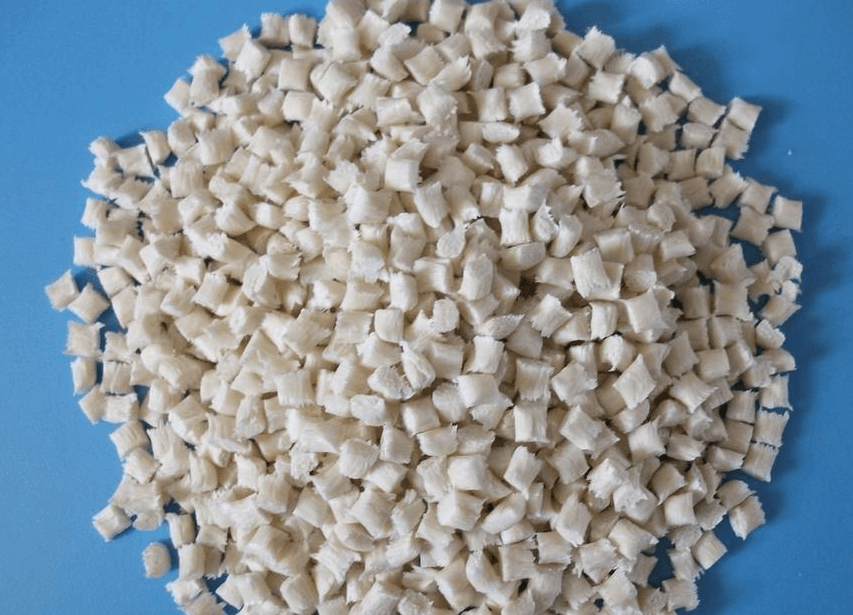

LCP外觀：米黃色（也有呈白色的不透明的固體粉末）；
液晶樹脂的耐熱性分類（低、中和高耐熱型）.

A：液晶又可分為溶致液晶聚合物和熱致液晶聚合物。前者在溶劑中呈液晶態，後者因溫度變化而呈液晶態。

B：液晶聚合物分子的分之主鏈剛硬，分子之間堆砌緊密，且在成型過程中高度取向，所以具有線膨脹係數小，成型收縮率低和非常突出的強度和彈性模量以及優良的耐熱性，具有較高的負荷變形溫度，有些可高達340℃以上。

C：LCP的耐氣候性、耐輻射性良好。LCP塑膠原料是防火安全性很好的特種塑料之一。

D：一般熱致性液晶聚合物具有較好派的流動性，易加工成型。其成型產品具有液晶聚合物特有的皮芯結構，樹脂本身具有纖維性質，在熔融狀態下有高度的取向，故可起到纖維增強的效果。這也是液晶聚合物最引人注目的特點。

E：熱致液晶聚合物還可與多種塑料製成聚合物共混材料，這些共混材料中液晶聚合物起到玻纖增強的作用，可以大大提高材料的強度、剛性及耐熱性等。

F：LCP塑膠原料密度為1.4~1.7g/cm3。液晶聚合物具有高強度，高模量的力學性能，由於其結構特點而具有自增強性；如果用玻璃纖維、碳纖維等增強，更遠遠超過其他工程塑料。

G：LCP液晶聚合物還具有優良的熱穩定性、耐熱性及耐化學藥品性，對大多數塑料存在的蠕變缺點，液晶材料可忽略不計，而且耐磨、減磨性均優異。

H：LCP塑膠原料具有優良的電絕緣性能。其介電強度比一般工程塑料高，耐電弧性良好。作為電器應用製件，在連續使用溫度200~300℃時，其電性能不受影響。而間斷使用溫度可達316℃左右。

I：LCP塑膠原料具有突出的耐腐蝕性能，LCP製品在濃度為90%的酸及濃度為50%的堿存在下不會受到侵蝕。

LCP的成型溫度高，因其品種不同，熔融溫度在300~425℃範圍內。LCP熔體粘度低，流動性好，與烯烴塑料近似。LCP具有極小的線膨脹係數，尺寸穩定性好。成型加工條件參考為：成型溫度300~390℃；模具溫度100~260℃；成型壓力7~100MPa，壓縮比2.5~4，成型收縮率0.1~0.6。

LCP注塑工藝:

由於改性後的性能和用途級別相差很大，其加工工藝變數也很大，故應相應調整如下範圍：
⒈幹燥：140℃～140～150℃ /5-7Hr
⒉注塑溫度：260～300～410℃
⒊模溫：100～100～240℃.
1. 料筒溫度
通常料筒溫度、噴嘴溫度、材料熔融溫度如表所示。
如考慮到螺杆的使用壽命，可以縮小後部、中部、前部的溫差。為了防止噴嘴流涎，噴嘴溫度可以比表中所示的溫度低10℃，如果要提高流動性的話，所設溫度可以比表中所示的溫度高出20℃，但是必須注意下列情況。
降低料筒溫度時：滯留時間過長，不會引起粒料在料筒中老化，也不會產生腐蝕性氣體，所以滯留時間長一般不會產生什麼大的問題。但是，如果長時間中斷成型的話，請降低料筒溫度，再次成型時，以扔掉幾模為好。
2. 模具溫度
LCP塑膠原料可成型的模具溫度在30℃-150℃之間。但是我們一般將模具溫度設定在70℃-110℃左右。為了縮短成型周期、防止飛邊及變形，應選擇低的模具溫度；如果要求製品尺寸穩定（特別是用於高溫條件下的製品），減少熔接縫的產生及解決充填不足等問題時，則應選擇高的模具溫度。
3. 可塑化
螺杆的轉速一般為100rpm。如果是含玻纖或者含碳玻纖的材料（例：A130、A230等），為了防止玻纖被折斷，我們必須選擇比較低的轉速。此外，背壓也盡可能低一點。料筒溫度設定為300℃時，材料在料筒內滯留時間對塑料的機械性能、顏色都有影響。
4. 注射壓力和注射速度
最合適的注射壓力必須取決於材料、製品形狀、模具設計（特別是直澆口、流道、澆口）及其他的成型條件。但是LCP無任何品級其熔融粘度都是非常低的，所以注射壓力比一般的熱可塑性樹脂要低。成型剛開始時采用低壓，然後慢慢地增加壓力，這是一種比較好的方法。大抵的成型品在15MPa-45MPa的注射壓力下即可成型。另外，LCP的固化時間比較快，所以注射速度快則易得到好的結果。
5. 成型周期
成型周期取決於成型品的大小、形狀、厚薄、模具結構及成型條件。正如上麵所說的那樣LCP具有良好的流動性，所以它的填充時間比較短，且固化速度也比較快，所以我們可以得到較短的成型周期。代表性的成型周期為10秒-30秒.

LCP主要用途:

LCP的主要應用領域：
連接器係列、BOBBIN、接插件、SIMM插口、LED(MID)、QFP插口、微波爐支架、熱風筒、燙發器、注射成型線路部件(MID)、光感應器(MID)、水晶振蕩器座(MID)、集成塊支承座、耳機部件、光纜拉伸件、光纜連接器、光纜接插器、針式打印機的線圈、針式打印機的底座、電扇、照相機快門板、泵的部件、USB係列、CD拾音器部件、印刷電路板、線圈骨架的封裝材、作光纖電纜接頭護套和高強度元件噴氣發動機零件等電子電器。.

1）LCP塑膠原料其具有高強度、高剛性、耐高溫、電絕緣性等十分優良，被用於電子、電氣、光導纖維、汽車及宇航等領域。

2）用液晶作成的纖維可以做魚網、體育用品、刹車片、光導纖維幾顯示材料等，還可製成薄膜，用於軟質印刷線路、食品包裝等。

3）LCP塑膠原料已經用於微波爐容器，可以耐高低溫。LCP還可以做印刷電路板、人造衛星電子部件、噴氣發動機零件；用於電子電氣和汽車機械零件或部件；還可以用於醫療方麵。

4）LCP塑膠原料可以加入高填充劑作為集成電路封裝材料，以代替環氧樹脂作線圈骨架的封裝材料；作光纖電纜接頭護套和高強度元件；代替陶瓷作化工用分離塔中的填充材料等。

5）LCP塑膠原料還可以與聚碸、PBT、聚酰胺等塑料共混製成合金，製件成型後其機械強度高，用以代替玻璃纖維增強的聚碸等塑料，既可提高機械強度性能，又可提高使用強度及化學穩定性等。目前正在研究將LCP用於宇航器外部的麵板、汽車外裝的製動係統等。
