塑料改性介紹：空心玻璃微珠對PP流動性的影響!

日期：2022-10-12 11:23:15 編輯：科思德塑膠來源：科思德塑膠瀏覽：650

一、填料在樹脂中的作用
填料是指被填充於其他物體中的物料，是在高分子材料中用量很大的添加劑，在整個配方中起到提升材料整體性能的作用。主要作用：
1、降低成型製品的收縮率，提高產品的尺寸穩定性、表麵光潔度、平滑性等；
2、能有效地調解樹脂粘度，提高材料的加工性能；
3、能改善材料的性能，滿足不同場景材料的性能需求，比如提升耐磨、提高硬度、改善導電性、導熱性等；
4、提高顏料的著色效果，改善產品外觀；
5、功能性填料，起到改善介電性能或者光穩定性、耐化學腐蝕性等功能作用；
6、達到增容效果，減少樹脂用量，降低材料成本，提升產品競爭力。
二、不同填料對熱塑性樹脂流動性的影響
塑料的成型加工大多是利用塑料在粘流態下的變形與流動實現的。塑料的流動性是衡量塑料成型加工難易的一項指標。流動性好，塑料熔體容易充模，能獲得大型薄壁和複雜的塑件，流動性差，塑料在加工成型過程中操作難度較大。一般來講，無機填料的加入都會降低塑料的流動性，而帶來其他物性指標的提升，所以在加入填料來提升材料的性能時，須要考慮添加量對加工性能的影響，使塑料能滿足加工要求。
隨著材料行業的不斷發展，無機填料的種類越來越多。常用的無機填料有玻璃纖維、碳酸鈣、滑石粉、雲母等，但是不同的無機填料對樹脂的流動性影響不同，下麵是根據不同填料的特點進行分析：

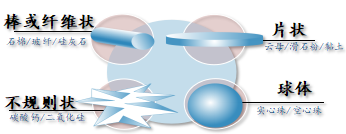

從顯微鏡下可以觀察到不同的填料其形狀不同。可以很直觀的判別出其流動性的差異，圓球狀的流動性很好，棒狀的次之，片狀和不規則形狀的很差。因為球形材料具有各向同性，分散在樹脂中時，施加外力時其運動能力不受限，相比於其他形狀的填料具有更好的流動性。

空心玻璃微珠

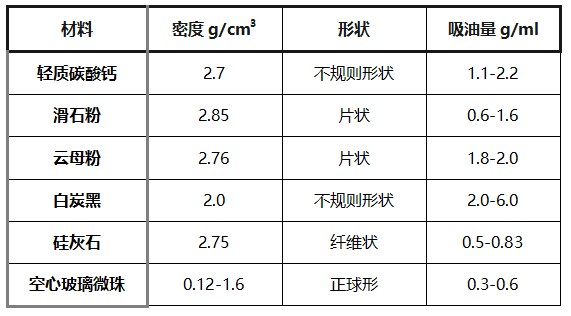

吸油值是衡量填料對樹脂粘度影響的一個重要指標，相同的添加量吸油值越大，體係的粘度越大，而粘度的大小與樹脂的流動性密切相關，粘度越大其流動性越差。從下表中的數據可以看出，在相同的添加體積下，空心玻璃微珠的吸油值很低，即添加到樹脂中對體係粘度影響小，流動性相對較好。

空心玻璃微珠

填料在樹脂中分散的越均勻其流動性越好，因為分散不均時導致部分體係粘度增大，使得流動性變差。在相同的工藝下，其形狀的不同達到相同分散效果所用的時間也不同，比如圓球狀的因為其各向同性，在受到外力時更容易分散，而棒狀或者片狀需更長的時間分散，不規則形狀的因為吸油值高、自團聚等更難分散。
填料的顆粒大小對流動性的影響與吸油值有一定關係，顆粒越小其吸油值越高，比如平均粒徑低於5μm時具有高比表麵積和吸油值，在相同的加入體積量時體係粘度變大，使得流動性下降。所以顆粒直徑越大，表麵越光滑，其對流動性的影響越小，但顆粒越大對材料的物性影響越大，一般在60μm以下比較適宜。
三、空心玻璃微珠對樹脂的流動性影響

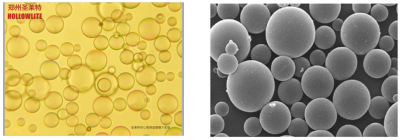

空心玻璃微珠是微米級空心光滑的正球體（如圖2）。正球形的結構在樹脂中起到“滾軸”的作用流動性更好；

空心玻璃微珠

吸油值低(0.3-0.6g/ml)，與其他填料相比,相同的體積添加量下粘度更低，使得樹脂具有更好的流動性；

空心玻璃微珠

各項同性的特點使其在樹脂中更容易分散均勻，粘度均一，樹脂的流動性更好；
在熱塑性樹脂中使用粒徑在10-60μm的空心玻璃微珠，體係粘度影響弱，樹脂的物性影響小。

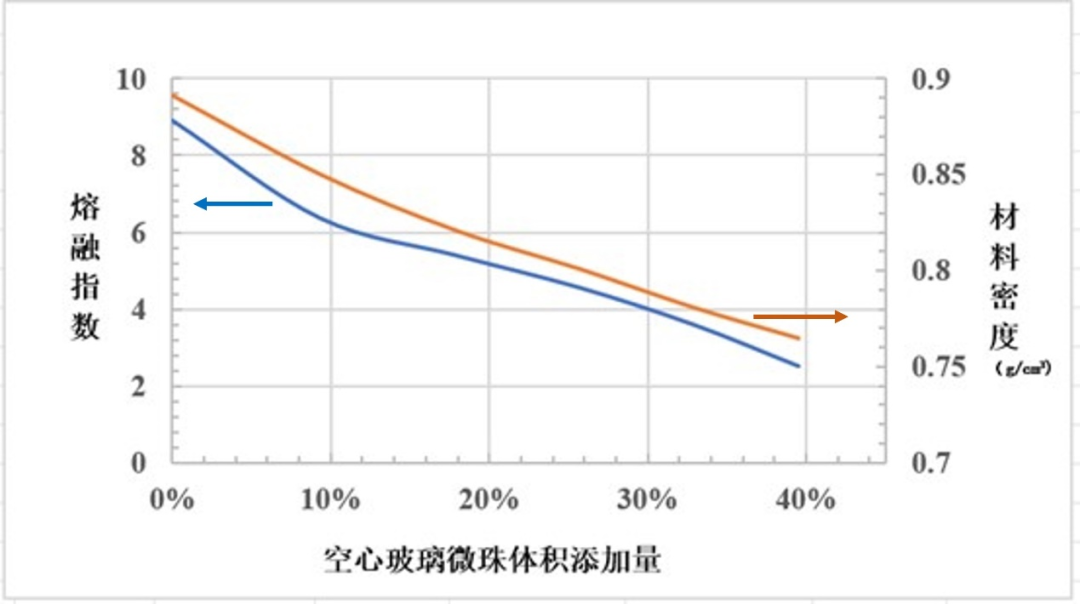

空心玻璃微珠對聚丙烯樹脂的熔融指數和密度的影響(圖3)。從圖3可以看出，隨著空心玻璃微珠在樹脂體係中體積添加量不斷增大，材料密度不斷下降，其熔融指數也相應下降。
本實驗是在沒有添加促進樹脂流動性的助劑的條件下進行的，通過本實驗數據建立的趨勢曲線，可以看出空心玻璃微珠的添加量對材料密度和熔融指數的影響關係，可以作為空心玻璃微珠對樹脂流動性影響的參考。

上一頁：透明度不錯的塑料是什麼？PMMA、PC、PS、ABS 下一頁：了解透明材料成型加工-PMMA,PC

返回首頁返回行業資訊列表

塑料改性介紹：空心玻璃微珠對PP流動性的影響!

熱門文章

推薦文章
