何謂ABS塑料顆粒

日期：2023-03-09 10:57:40 編輯：科思德塑膠來源：科思德塑膠瀏覽：450

ABS（Acrylonitrile Butadiene Styrene的首字母縮寫）,中文名稱是丙烯腈-苯乙烯-丁二烯共聚物，ABS塑料顆粒是一種強度高、韌性好、易於加工成型的熱塑型高分子材料結構。
ABS的製造方法分為混煉法與接枝法兩種，混煉法ABS開始是由美國橡膠公司在1945年開發的，而接枝法ABS則是由美國Marbon公司在1954年首先合成的，合成的ABS有中衝級型、高衝級型、超高衝級型和耐熱型四類。

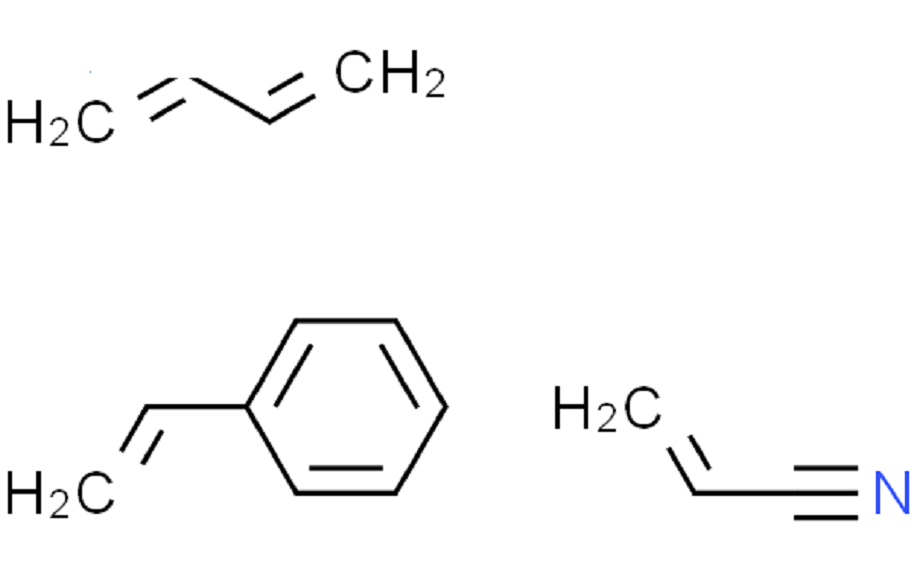

ABS塑料顆粒是丙烯腈（Acrylonitrile）、1，3-丁二烯（Butadiene）、苯乙烯（Styrene）三種單體的接枝共聚物。它的分子式可以寫為（C8H8·C4H6·C3H3N）x，但實際上往往是含丁二烯的接枝共聚物與丙烯腈-苯乙烯共聚物的混合物，其中，丙烯腈占15%~35%，丁二烯占5%~30%，苯乙烯占40%~60%，乳液法ABS常見的比例是A:B:S=22:17:61，而本體法ABS中B的比例往往較低，約為13%，ABS塑料的成型溫度為180-250℃，但是不要超過240℃，此時樹脂會有分解。

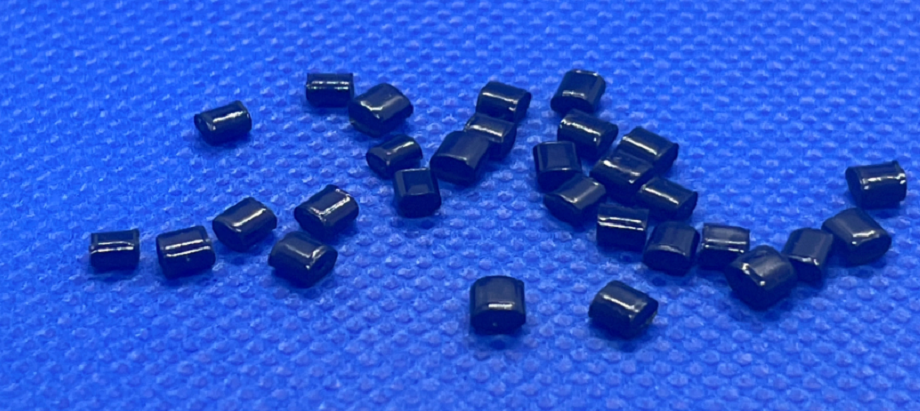

ABS塑料顆粒是微黃色固體，有一定的韌性，密度約為1.04~1.06 g/cm3，可以在-25℃~60℃的環境下表現正常，而且有很好的成型性，加工出的產品表麵光潔，易於染色和電鍍。因此它可以被用於家電外殼、玩具等日常用品。
ABS塑料顆粒的材料性能
1、常規性能
塑料ABS無毒、無味，外觀呈象牙色半透明，或透明顆粒或粉狀。密度為1.05~1.18g/M3,收縮率為0.4%~0.9%,彈性模量值為2Gpa,泊鬆比值為0.394，吸濕性250℃。
2、力學性能
塑料ABS有優良的力學性能，其衝擊強度很好，可以在很低的溫度下使用；ABS塑料顆粒的耐磨性優良，尺寸穩定性好，又具有耐油性，可用於中等載荷和低轉速下的軸承，ABS的耐蠕變性比PSF及PC大，但比PA及POM小。
3、熱學性能
塑料ABS的熱變形溫度為93~118℃，製品經退火處理後還可提高10℃左右。ABS在-40℃時仍能表現出一定的韌性，可在-40~100℃的溫度範圍內使用。
4、電學性能
塑料ABS的電絕緣性較好，並且幾乎不受溫度、濕度和頻率的影響，可在大多數環境下使用。
5、環境性能
塑料ABS不受水、無機鹽、堿及多種酸的影響，但可溶於酮類、醛類及氯代烴中，受冰乙酸、植物油等侵蝕會產生應力開裂。ABS的耐候性差，在紫外光的作用下易產生降解；於戶外半年後，衝擊強度下降一半。
