EPDM和POE的區別在哪裏?你知道嗎？

POE和EPDM都是聚烯烴家族，但在分類上，EPDM是合成橡膠，POE卻是熱塑性彈性體，兩者為何有這樣的差異呢？下麵一起看看它們的結構、性能、加工工藝以及應用。
總的來說，POE與EPDM分子主鏈結構很相似，都具有耐老化、耐臭氧、耐化學介質等優異性能，而POE與EPDM相比，除硬度、耐磨性略低外，POE的各項力學性能均優於EPDM；加工工藝上，EPDM需要硫化，後續難以回收，POE就可以直接共混、注塑，廢棄後也易於回收。
一、結構

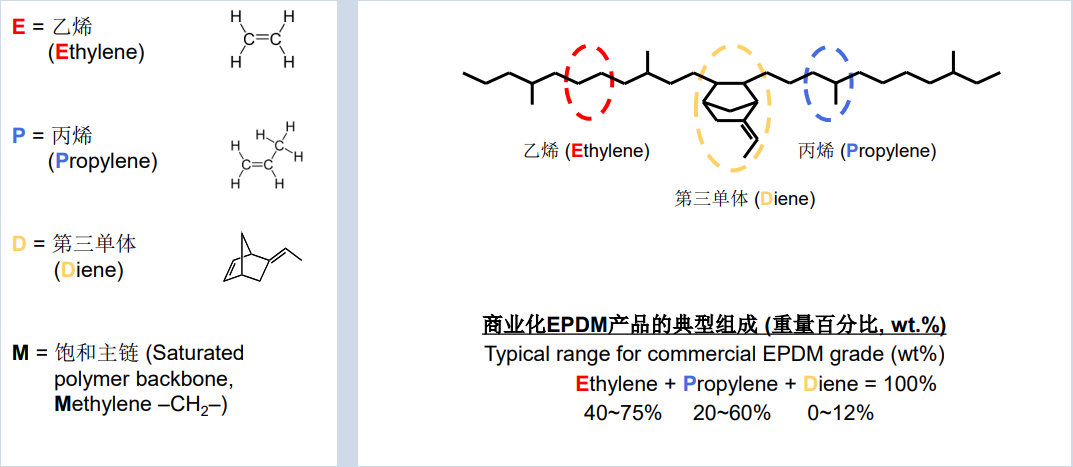

EPDM（三元乙丙橡膠，Ethylene-Propylene-Diene Monomer）是乙烯、丙烯以及非共軛二烯烴的三元共聚物 。EPDM的大分子主鏈是飽和的，EPDM的E就是指乙烯，P就是指丙烯，D就是指第三單元體（這裏指二烯烴，兩個雙鍵），所以乙烯、丙烯以及二烯烴，各有一個雙鍵參與到主鏈的聚合，最終形成一個飽和的主鏈。
EPDM化學結構是一種乙烯-α-烯烴共聚彈性體，其中α-烯烴是指雙鍵在分子鏈端部的單烯烴，目前已知商品化的種類有α-丁烯（4C）、α-己烯（6C）、α-辛烯（8C）、丙烯。POE從本質上來說，就是在支化聚乙烯，聚乙烯鏈結晶區起到了物理交聯點的作用，而α-烯烴的加入削弱了聚乙烯鏈結晶區，成為具有橡膠彈性的無定型區，所以使POE具有彈性體的性質。

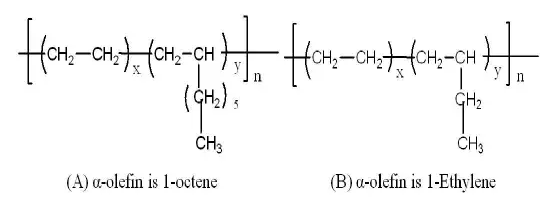

典型的兩種POE基本結構如圖所示，A結構由乙烯和辛烯組成，辛烯有8個C，B結構由乙烯和丁烯組成，丁烯有4個C，這就是所謂的8C和4C之分。
二、性能
EPDM的性能特點主要是：
EPDM的主鏈是由化學穩定的飽和烴組成，隻在側鏈中含有不飽和雙鍵，故其耐臭氧、耐熱、耐候等耐老化性能優異。
三元乙丙本質上是無極性的，對極性溶液和化學物具有抗性，吸水率低，具有良好的絕緣特性。
主鏈非常柔順，丙烯上邊的一個側甲基破壞了大分子緊密的排列結構，破壞了乙烯跟丙烯的結晶，使得EPDM有很好的回彈性。
EPDM屬於聚烯烴家族，具有極好的硫化特性。在所有橡膠當中具有最低的比重。它能吸收大量的填料和油而影響特性不大。因此可以製作成本低廉的橡膠化合物。
在三元乙丙橡膠生產過程中，通過改變第三單體的種類和含量，乙烯丙烯比，分子量及其分布都可以調整其特性。
POE具有以下結構特點，以及對應的優異性能：
辛烯的柔軟鏈卷曲結構和結晶的乙烯鏈作為物理交聯點，使其具有優異的韌性又具有良好的加工性；
有很窄的相對分子質量分布和短支鏈，因而具有優異的物理機械性能 (高彈性、高強度、高伸長率)和良好的低溫性能；窄的相對分子質量分布使材料在注射和擠出過程中不易產生撓曲。
其分子鏈是飽和的，所含叔碳原子相對較少，因而具有優異的耐熱老化和抗紫外線性能；
較強的剪切敏感性和熔體強度， 可實現高擠出，提高產量
良好的流動性可改善填料的分散效果，同時亦可提高製品的熔接痕強度。
三、加工工藝
三元乙丙橡膠需要經過密煉、拉片、過濾、壓延（或擠出）成型、硫化等工序加工製成，製備工藝較為複雜。
而POE有良好的加工性能，可采用熱塑性塑料加工設備進行加工成型，成型加工溫度和加工壓力一般應略高一些，可在極高的加工速度下加工。
除了注射成型、擠出成型，POE也可用壓延機加工成板材或薄膜，並可吹塑成型等等。在加工過程中，POE不需混煉和硫化，但可以通過交聯提高拉伸強度、耐熱性和耐化學品性能等。
商品化的POE本身呈顆粒狀，可以直接加入到PP等其它材料中實行改性，可大大降低生產成本。
四、應用
EPDM應用比較廣泛，EPDM橡膠可用於汽車密封條、輪胎、建築門窗密封/隔熱、塑膠跑道、電線電纜等領域。還能與EVA（乙烯-醋酸乙烯共聚物）材料並用作為鞋材，常用於PP（聚丙烯）改性以及製備TPV(熱塑性硫化橡膠)。
POE材料的應用主要有三個方向：抗衝擊改性劑（即增韌劑）、模塑成型產品、擠出成型產品。由於跟PP、EVA、EPDM等結構相近，因此POE與這些材料的相容性很好，多用於改性EVA鞋中底、改性PP汽車零部件（保險杠、擋泥板等）、電線電纜、玩具、醫療器械等等。POE用作PP的抗衝擊改性劑，與傳統使用的EPDM相比，有明顯的優勢：
首先，粒狀POE易與粒狀的PP混合，省去塊狀EPDM複雜的造粒或預混工序；
其次，POE與PP有更好的混合分散效果，與EPDM相比，共混物的相態更為細微化，因而使抗衝擊性得以提高；
再者，采用一般橡膠作為PP的抗衝擊改性劑， 在提高衝擊強度的同時，降低了產品屈服強度，而使用POE在增韌的同時，仍可保持較高的屈服強度及流動性。
以下是POE的部分應用實例。
POE和EVA並用發泡，已經大量的被使用在如沙灘鞋、拖鞋、運動鞋的中底、鼠標墊、座墊、保麗龍材料、保溫材料、緩衝片材、箱包襯裏等發泡產品上。圖源：SK化學
POE通過過氧化物引發，可以順利且有效與MAH，GMA，AA等單體發生接枝反應，所得接枝物廣泛用於增韌PA等工程塑料，同時也可以當作相容劑用於塑料合金中。
PP或PE回料添加POE共混造粒，或者直接注塑，會使得PP/PE回料的性能大為改觀，應用於如塑料托盤，塑料周轉箱，塑料工具箱，塑料辦公桌椅配件，沙灘椅等。
EVA和POE混合使用得到的產品更柔韌，耐屈繞性更佳，產品更輕，抗環境應力更佳，廣泛地應用於吸塵器軟管，洗衣機軟管，排水管。
POE可以大量的填充Al(OH)3或Mg(OH)2，其硬度和強度的變化率低，代替EVA或者與EVA並用生產無鹵阻燃電纜料已成為趨勢。

免責聲明：本文（部分）數據、圖表或其他內容來源於網絡或其他公開發表的資料，僅供讀者參考、交流、學習，不涉及任何商業行為或目的。版權歸屬原作者、原出處。若版權所有者認為本文涉嫌侵權或其他問題，請聯係我方並及時處理。
