什麼是POE材料?帶您了解一下

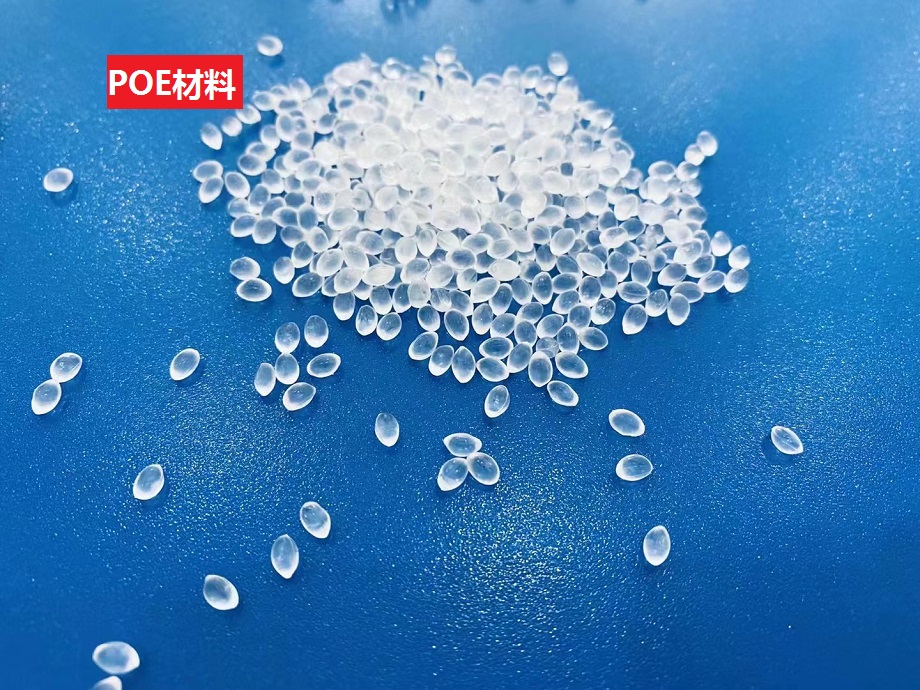

聚烯烴彈性體（POE）是采用茂金屬催化劑的乙烯和α-烯烴實現原位聚合的熱塑性彈性體，其中聚乙烯鏈結晶區(樹脂相)起物理交聯點的作用，具有典型的塑料性能，加入一定量的α-烯烴（1-丁烯、 1-己烯、1-辛烯等）後，削弱了聚乙烯鏈的結晶區，形成了呈現橡膠彈性的無定型區(橡膠相)，使產品又具有彈性體的性質。
POE具有塑料和橡膠的雙重特性，綜合性能優異，因此POE可以看作是塑料與橡膠的橋梁產品。狹義上的POE是指乙烯-辛烯共聚物[Poly(ethylene-1-octene)或Ethylene-1-octenecopolymer，也稱EOC]。乙烯與高級α-烯烴共聚物中，當共聚物中高級α-烯烴含量較高時，呈半結晶、低模量的聚合物。
乙烯與高級α-烯烴共聚物通過聚乙烯鏈段的結晶起到物理交聯的作用，從而呈現熱塑性彈性體的行為。乙烯-辛烯共聚物是乙烯與高級α-烯烴共聚物中發展迅速的一類，其中Dow化學開發的乙烯-辛烯共聚物非常具有代表性。
Dow化學開發的限定幾何構型茂金屬催化劑應用於乙烯-辛烯共聚時，隨著共聚單體含量增加，可製得從高結晶、層狀形態的典型高模量樹脂到低結晶、散亂束狀形態的熱塑性彈性體。

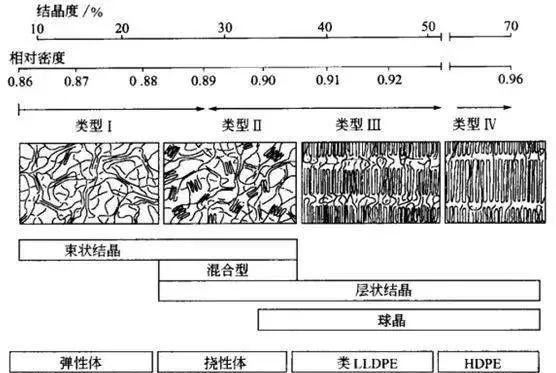

Bensason等提出這種結構形態變化的四個區域：
POE分子鏈中的樹脂相（聚乙烯鏈）結晶區起到了物理交聯點的作用，一定量α-烯烴（1-丁烯、1-己烯、1-辛烯等）的引入削弱了聚乙烯鏈結晶區，形成了橡膠相從而成為具有橡膠彈性的無定型區，使得POE成為一種性能優異的熱塑性彈性體。
二、POE的特點有哪些？
POE的基本特性是辛烯質量分數高（小於20%為塑性體，大於20%為彈性體，一般指後者），密度較低，相對分子量非常窄，有一定的結晶度，其結構中結晶的PE存在於無定形共聚單體側鏈中，結晶的PE鏈節作為物理交聯承受載荷，非結晶的乙烯和辛烯長鏈提供彈性。其具體性能如下：
（1）傑出的低溫抗衝擊性。
（2）低比重、潔淨。
（3）傑出的熱封性能。
（4）和各種基礎聚合物相容性優異。
（5）優異的柔順性和抗刺穿性。
（6）極高的無機物填充性。
（7）優越的伸長率和高彈性。
（8）良好的透光率。
（9）很好的電絕緣性能。
三、POE應用在哪些方麵？
1、PP改性PP缺口衝擊強度低，低溫脆性尤為突出，使其應用受到限製，通過與彈性體POE共混來改善PP衝擊性能是目前最廣泛采用的方法。改性增韌後的PP可應用於汽車保險杠，汽車門板，家電外殼，辦公文具，電瓶車和摩托車的塑料配件以及PP 果凍杯等。
POE做為PP抗衝擊改性劑與傳統的EPDM相比有明顯的優勢：混合工藝更簡單；混合分散更充分；增韌同時保持PP較高的屈服強度及流動性。
2、改善PP/PE回料性能PP/PE回料由於加工後的降解或交聯會變得很脆無法大量添加或直接使用，添加POE共混造粒或者直接注塑，會使得PP/PE回料的性能大為改觀，可應用於塑料托盤，塑料周轉箱，塑料工具箱，塑料辦公桌椅配件，沙灘椅等。
3、PA尼龍等工程塑料增韌，相容劑POE通過過氧化物引發可以順利且有效與馬來酸酐（MAH），甲基丙烯酸縮水甘油酯（GMA），丙烯酸AA等單體發生接枝反應，所得到的接枝物廣泛的用來增韌PA等工程塑料，同時也可以當作相容劑用於塑料合金中。
4、與EVA並用發泡POE的柔韌性和回彈要比EVA高出很多，並用發泡會有著更好的效果，如發泡後的產品重量更輕，壓縮回彈更好，觸感良好，泡孔均勻細膩，撕裂強度高等突出優點。無論是模壓發泡還是造粒後的注射發泡，POE已經大量的被使用在沙灘鞋，拖鞋，運動鞋的中底，鼠標墊，座墊，保麗龍材料，保溫材料，緩衝片材，箱包襯裏等發泡產品上。
5、EVA擠出軟管改性用POEEVA 和POE的混合使用添加在擠出軟管的內層，使得軟管具有抗汙染性的封口，所需的熱封溫度低且熱封強度更高。廣泛的應用於吸塵器軟管，洗衣機軟管，排水管。
6、色母或填充母粒POE在色母粒或填充母粒中當作載體或者代替PE蠟，可改善色母或填充母粒的品質。
7、熱熔膠POE 可以代替EVA 生產高檔的熱熔膠，且產品可以做到無異味，低密度，高的流動塗覆性，浸潤性好等，也可以與EVA並用。
8、電纜料POE可代替EVA、EEA 或EPDM用於非PVC電纜護套料絕緣；另外POE硬度和強度的變化率低可代替EVA 或者與EVA並用來生產無鹵阻燃電纜料。
9、膜類產品如PE膜，基於POE/LLDPE/CPP共混。
10、無紡布為了提高紡熔非織造布的柔軟性和懸垂性，非織造布生產過程中需要選擇合適的聚烯烴彈性體，並且添加其他的功能助劑。通過配方設計，添加一定比例的彈性體，可以大大改善非織造布的使用性能，產品克重也可大大降低。其柔軟度、靜摩擦係數、動摩擦係數都會明顯改進。

免責聲明：本文（部分）數據、圖表或其他內容來源於網絡或其他公開發表的資料，僅供讀者參考、交流、學習，不涉及任何商業行為或目的。版權歸屬原作者、原出處。若版權所有者認為本文涉嫌侵權或其他問題，請聯係我方並及時處理。
