改性塑料為什麼要加入抗氧劑呢？

塑料黃變有效的解決方法就是添加抗氧劑與紫外線吸收劑，可有效地防止與延遲發生黃變。然而抗氧劑的種類繁多，從中選取適用的產品，需要一定的技術支持與經驗積累。
造成氧化黃變的重要元凶還有紫外線，來源主要是太陽光，因此，特別是在麵對生產出來的產品需要在戶外使用的客戶，我們都會推薦在產品中添加一定量的紫外線吸收劑，能有效地吸收紫外線，延緩黃變。而且，紫外線與抗氧劑一起使用，能起到一個協同效應，起到1加1大於2的效果。
問：抗氧劑分類以及機理有什麼不同？
答：抗氧劑的分類，一種是主抗氧劑：捕捉過氧化自由基，主要是受阻酚抗氧劑；主抗-空間受阻酚類，1010，1076即屬於此類，通過捕獲塑料降解過程中產生的自由基而長期持續性發揮抗氧作用。
一種是輔助抗氧劑：分解氫過氧化物，主要是亞磷酸酯類、硫代酯類。輔抗-亞磷酸酯類和硫代脂類，168屬於亞磷酸酯類輔抗，通過分解塑料進一步降解所產生的過氧化物從而達到抗氧化目的，主要提供熱加工穩定性；主抗+輔抗共同使用可以產生協同效應（簡單的比方為：1+1>2)
一般情況下，依據各個廠家的生產工藝及原料、溶劑、助劑、填料，哪個階段的黃變，黃變程度的不同，而建議使用不同的抗氧劑。
問：抗氧劑1010和1076有什麼區別？
答：同為受阻酚類抗氧劑，1010的有效官能團是1076的四倍，也就是說效能高。用法上主要考慮後期與樹脂的相容性上，和加工情況而定。
1010：性質：學名[β-（3,5二叔丁基4-羥基-苯基）丙酸]季戊四醇酯。白色結晶粉末。熔點119～122℃。不變化，不汙染，耐熱老化，耐水洗，不易揮發。廣泛應用於聚丙烯、聚乙烯、聚甲醛、ABS樹脂等的熱加工中。能延長塑料製品的使用壽命。由苯酚製成4-羥基-3,5-叔丁基苯基丙酸甲酯後，再與季戊本醇在甲醇鈉催化劑存在下合成。
1076：性質：學名β-（3,5-二叔丁基-4-羥基苯基）丙酸十八酯。白色結晶粉末。無臭無毒。熔點50～55℃。不汙染，不變色，揮發性小，熱穩定性良好。與大多數聚合物有良好的互溶性。不溶於水，溶於許多有機溶劑。用於聚丙烯、聚乙烯、聚苯乙烯、聚氯乙烯、ABS樹脂、聚酰胺、聚酯等。由苯酚與異丁烯等作用生成3,5-二叔丁基-4-羥基苯丙酸後，再用十八醇酯化而製得。
問：紫外線吸收劑應該具備以下條件
答：紫外線吸收劑應該具備以下條件：
①可強烈地吸收紫外線（尤其是波長為290-400nm）；②熱穩定性好，即使在加工中也不會因熱而變化，熱揮發性小；③化學穩定性好，不與製品中材料組分發生不利反應；④混溶性好，可均勻地分散在材料中，不噴霜，不滲出；⑤吸收劑本身的光化學穩定性好，不分解，不變色；⑥無色、無毒、無臭；⑦耐浸洗；⑧價廉、易得；⑨不溶，或難溶於水。
紫外線吸收劑按化學結構可分為以下幾類：水楊酸酯類、苯酮類、苯並三唑類、取代丙烯腈類、三嗪類和受阻胺類。
問：抗氧劑1010、1076、168基本物性

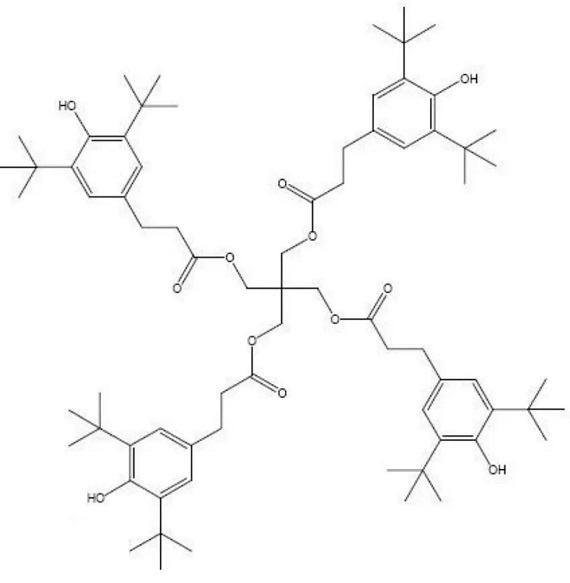

答：抗氧劑1010為白色結晶粉末，化學性狀穩定，可廣泛應用於通用塑料，工程塑料，合成橡膠，纖維，熱熔膠，樹脂，油品，墨水，塗料等行業中。
（1）基本信息
商品名：Irganox1010(CibaSC)/Anox 20(Great Lakes)/AdekastabAO-60(Ashai Denka)/Chinox 1010(DBC)
通用名：抗氧劑1010
化學名：四[β-（3，5-二叔丁基-4-羥基苯基）丙酸]季戊四醇酯
性質：白色結晶粉末；可溶於苯、丙酮、氯仿，微溶於乙醇，不溶於水。
貯運：本品化學性狀穩定，無特殊貯存要求，應防潮、隔熱。
常見質量指標如下：
熔點110.0～125.0℃，含量≥98.0%，密度1.15，熔點110-125℃，灰份%：≤0.1透光率（10g/100mL甲苯）≥95%（425nm）、≥97%（500nm），揮發份≤0.5%，灰分≤0.1%，色度（10g/100mL甲苯）（APHA）≤50.
毒性與衛生性：本品毒性極低，大白鼠經口LD50>5g/kg，可用於食品包裝材料。
CAS No.：6683-19-8
（2）基本特點
①、抗氧劑1010為酚類抗氧劑，是目前抗氧劑的優秀品種之一。
②、抗氧劑1010對聚丙烯、聚乙烯有卓越的抗氧化性能。可有效地延長製品的使用期限。
③、抗氧劑1010揮發性小，耐抽出性好、熱穩定性高、持效性長，不著色，不汙染、無毒。
④、抗氧劑1010與抗氧劑DLTP、168並用有協同效應。
⑤、抗氧劑1010是一種高分子量的受阻酚抗氧劑，揮發性很低，而且不易遷移，耐萃取。
⑥、抗氧劑1010能有效地防止聚合物材料在長期老化過程中的熱氧化降解，同時也是一種高效的加工穩定劑，能改善聚合物材料在高溫加工條件下的耐變色性。
⑦、抗氧劑1010在聚氨酯領域，它可用於RIM材料、氨綸、TPU、膠粘劑和密封膠等。廣泛應用於烯烴樹脂，如聚乙烯、聚丙烯、聚氨酯、聚甲醛、ABS樹脂、聚乙烯醇縮乙醛、合成橡膠及石油產品中，一般用量為0.1%～0.5%。
（3）應用領域
可廣泛應用於通用塑料，工程塑料，合成橡膠，纖維，熱熔膠，樹脂，油品，墨水，塗料等行業中。
抗氧劑1010一種多元受阻酚型抗氧劑，與大多數聚合物具有很好的相容性。抗氧劑1010有良好的防止光和熱引起的變色作用。廣泛用於PE、PP、PS、聚酰胺、聚甲醛、ABS樹脂、PVC、合成橡膠等高分子材料中。也用來防止油脂和塗料的熱氧老化。
產品名稱：抗氧劑168
中文名稱：三[2.4-二叔丁基苯基]亞磷酸酯
英文名稱：Tns-(2.4-di-tert-butyl)-phosphite
分子式：C42H63O3P
分子量：647
結構式：
本品輔助抗氧劑，與主抗氧劑zm-1010或1076複配，有很好的協同效應，可有效地防止聚丙烯、聚乙烯在基礎注塑中的熱降解，給聚合物額外的長效保護。
本品不著色、不汙染、耐揮發性好。用於聚乙烯、聚丙烯、聚苯乙烯、聚酯和聚酰胺等製品。廣泛用於聚烯烴、苯乙烯單聚和共聚物、彈性體、膠粘劑、工程塑料（如：PE，PP ，PVC，PS，聚酰胺，聚碳酸酯，ABS）等高分子材料。

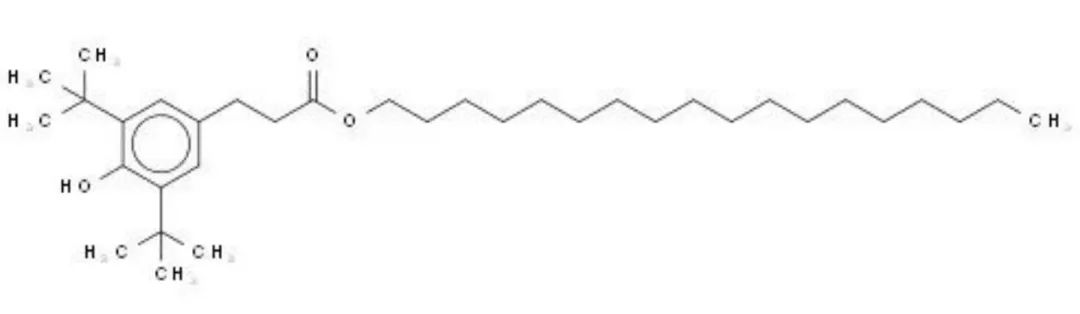

抗氧劑 SONOX 1076
化學名稱：
英文:n-Octadecyl-β-(4-hydroxy-3,5-di-tert-butyl-phenyl)-propionate
中文 β-（3,5-二叔丁基-4-羥基苯基）丙酸正十八碳醇酯
分子式：C35H62O3
分子量：530.86
CAS NO.：〔2082-79-3〕
理化性質：本品無汙染，耐熱和耐水抽出性好，溶於苯、丙酮、環己烷等，微溶於甲醇，不溶於水。本品基本無毒。
常規檢測：外觀：白色粉末或顆粒；熔點：50~55℃；灰分<0.10%;揮發分<0.50%;透光率：425nm時大於96%，500nm時大於98%；含量大於98%。
用途：本品與抗氧劑SONOX 168、DLTDP並用，協同效應顯著，可有效抑製聚合物的熱降解和氧化降解，本品廣泛用於聚乙烯、聚丙烯、聚甲醛、ABS樹脂、聚苯乙烯、聚氯乙烯醇、工程塑料、合成橡膠及石油產品中，一般用量為0.1%～0.5%。

來源：整理自網絡

免責聲明：本文（部分）數據、圖表或其他內容來源於網絡或其他公開發表的資料，僅供讀者參考、交流、學習，不涉及任何商業行為或目的。版權歸屬原作者、原出處。若版權所有者認為本文涉嫌侵權或其他問題，請聯係我方並及時處理。
