分析玻璃微珠在改性塑料中的應用

玻璃微珠是由 Al2O3 和 SiO2 組成的，這類材料的壓縮性能非常強，具有抗腐蝕、耐高溫的特性，將其應用到塑料改性中，有助於提升塑料的整體性能，提高塑料的安全性能，更重要的是保障塑料在日常生活中的穩定性，因此玻璃微珠在塑料改性中得到了充分應用。
玻璃微珠在塑料改性中的應用
01、改良抗拉強度
塑料的抗拉強度是指抵抗張力變形的能力，這類塑料常用於製造墊片、橡膠等製品，考慮到工作環境的要求，塑料抗壓強度應該實行改良。玻璃微珠在塑料改性中，專門改良了塑料的抗拉強度，確保塑料製品具備優質的抗拉強度，玻璃微珠的質量分數決定了塑料的抗拉強度。

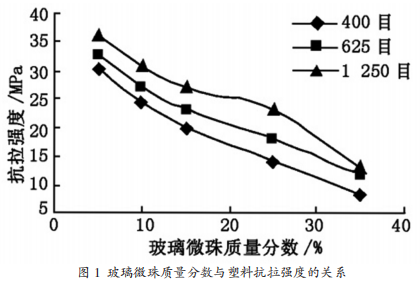

根據圖中所示的數據關係可以發現，玻璃微珠質量分數增加之後，塑料改性的抗拉強度並沒有增加反而減小，並且表現出了大幅度的下降狀態，考慮到玻璃微珠顆粒對塑料抗拉強度的影響，玻璃顆粒的力度越大，塑料抗拉強度就會越小，玻璃微珠在塑料抗拉強度改性中，要確保填料粒子能夠做到非常細，促使玻璃微珠能夠與塑料保持較好的相容性，而不是玻璃微珠僅分布在塑料的表層或者底部，塑料改性中對玻璃微珠的需求不同，在抗拉強度上要做到優質性。
02、改良壓縮回彈性能
玻璃微珠在塑料壓縮回彈性能中的改良，補償了塑料材料的表麵缺陷和彈性能力，壓縮回彈性能是評價塑料性能的一項指標，優質的塑料需要做到壓縮適宜，並且要具備最大回彈率。很多塑料的壓縮回彈性能中會有壓縮率高於回彈率的情況，這樣塑料在載荷循環的使用中就會出現穩定性差的情況，向塑料中填充玻璃微珠，可以改善塑料的壓縮回填性能，玻璃微珠在塑料改性中，促使改性塑料的壓縮回填性能比純塑料好。
玻璃微珠中含有 SiO2 成分，其結構中表現出了多孔的特征，由此才能保障塑料改性後具備優質的壓縮回彈性，由此說明玻璃微珠有助於提高塑料的回彈能力，而且還能促使塑料具有合適的壓縮率。
03、改良蠕變鬆弛性能

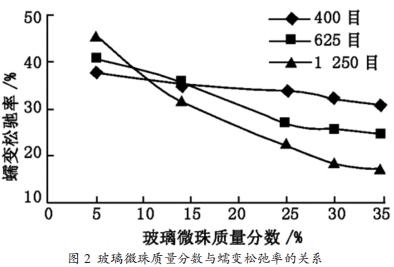

塑料蠕變鬆弛性能是指塑料抗變形的能力，蠕變鬆弛性能決定了塑料的使用壽命，塑料的蠕變鬆弛性能與其結晶度存在直接的關係，塑料的無定型區最容易有鬆弛的問題。塑料改性中采用玻璃微珠幹預結構，改進塑料的結構狀態，玻璃微珠填充之後能夠改善塑料的蠕變鬆弛性，具體的分析如圖2，把玻璃微珠的質量分數控製在 30%就能保障塑料蠕變鬆弛性能的有效性。
例如：塑料改性中采用濕法混合玻璃微珠，塑料與玻璃微珠的混合狀態為類似圓球的樹脂包裹微珠結構，玻璃微珠的硬度高，其在受到擠壓時孔隙會變大，這時塑料會擠入到玻璃微珠的空隙內，塑料基體中填充的玻璃微珠後形成了最小密度堆積，而且塑料樹脂基體主要分布在玻璃微珠顆粒的連接位置或者表層，形成了具有連續介質的塑料結構，提高了塑料結構的抗蠕變鬆弛的能力。玻璃微珠在塑料蠕變鬆弛性能改進中，玻璃微珠的粒度對塑料蠕變鬆弛性能的影響較為明顯，玻璃微珠的粒度越小，也能提升塑料抗蠕變鬆弛的性能。
04、改良塑料外觀
塑料外觀改性對玻璃微珠表現出一定的需求，純材料的塑料流動性差，其在塑造外觀時很難達到優質性，而且塑料在無定型剪切時容易有褶皺問題，無法保障塑料剪切後的平整度，不利於塑料製品的加工和應用。
玻璃微珠在塑料外觀改性上，主要是改善塑料中樹脂基體的性能，促使塑料具備可良好加工的條件。比如，玻璃微珠在塑料改性時是球狀粒子，具備等向性的特征，玻璃微珠沒有尖銳的棱角，促使其能良好的分布到塑料樹脂的基體中，玻璃微珠填充到塑料樹脂基體內，有助於改善塑料製品的外觀，尤其是在塑料的壓製工藝中，其可消除塑料剪切時的敏感性，以免塑料製作時出現表麵不平整的問題，維持塑料良好的外觀。
玻璃微珠對塑料改性製品中有哪些影響？
第一玻璃微珠影響著塑料改性製品的拉伸強度，塑料拉伸不是一瞬間變化，而是持續在拉伸的過程，塑料拉伸時分子會在外力作用下吸收能量，在塑料中加入玻璃微珠，控製好玻璃微珠的用量，把塑料的拉伸強度提升到一定的標準，玻璃微珠分布在塑料基體中，其可抑製塑料分子鏈的實際取向，降低了塑料斷裂的伸長率，為了避免玻璃微珠在塑料中凝聚而影響斷裂伸長率，就要把控好玻璃微珠的含量，確保塑料的拉伸強度很多的狀態。
第二是玻璃微珠對改性塑料衝擊強度的影響，塑料衝擊強度是指外部條件為高速衝擊時塑料韌性上表現出的技術指標，塑料衝擊強度性能與其他性能有明顯的不同，其需要外部力量去破壞塑料的單元橫截麵，材料自身受到的高速衝擊力度是先增加後減小的，塑料加入玻璃微珠後抗衝擊的能力狀態比較差，考慮到塑料與玻璃微珠的相容性關係，玻璃微珠需經過處理後消除凝聚才能應用到塑料改性中，排除玻璃微珠凝聚特征對塑料衝擊強度的影響。

免責聲明：本文（部分）數據、圖表或其他內容來源於網絡或其他公開發表的資料，僅供讀者參考、交流、學習，不涉及任何商業行為或目的。版權歸屬原作者、原出處。若版權所有者認為本文涉嫌侵權或其他問題，請聯係我方並及時處理。
