塗覆級TPU_油墨級TPU_熱熔膠TPU

日期：2024-04-25 10:25:05 編輯：科思德塑膠來源：科思德塑膠瀏覽：271

塗覆級TPU、油墨級TPU、熱熔膠TPU是一種熱塑性聚氨酯彈性體，塗覆級TPU、油墨級TPU、熱熔膠TPU是可以將TPU料粘合到多種基材上，預熱基材可改善塗層的附著力，被預熱的基材被上壓力輥拉動，熔融材料沿模具向下流動，從而使基材和熔融材料在輥隙中粘合並粘合，外觀由橡膠壓力輥的硬度控製，加壓輥由氣壓或液壓驅動，輥內部由高速循環水冷卻，水冷鋁輥作為散熱片安裝在輥的後緣，激冷輥將熔融材料迅速冷卻到具有複雜水冷卻係統的基材上，冷卻輥的速度決定了塗層的厚度和整體熔化效率。輥表麵的光滑度決定了塗層表麵的效果。

塗覆級TPU、油墨級TPU、熱熔膠TPU的特性有以下幾點：

1、耐磨性能
當材料在使用過程中經常受摩擦、刮磨、研挫等機械作用，會引起其表麵逐步磨損，因此材料的選擇磨耗性顯得非常重要。TPU塑膠原料耐磨性能優異，較天然橡膠耐磨五倍以上，是耐磨製品的材料之一。
2、拉伸性能
拉伸強度高達70MPa ,斷裂伸長率可高達1000%。
3、撕裂性能
彈性體在應用時由於產生裂口擴大而使之破壞稱為撕裂，撕裂強度就是材料抵抗撕裂作用的能力;一般而言TPU具有較高的抗撕裂能力，撕裂強度與一些常用的橡塑膠比較是非常優異的。
4、屈折性能
很多塑膠材料在重複的周期性應力作用下容易產生斷裂，TPU製品在不同環境下都可以保持的耐屈折特性，為高分子材料中佳選擇之一。
5、耐水解性能
TPU在渾濁下耐水性能是良好的，1～2年內不會發生明顯水解，尤其以聚醚係列更佳，聚酯係列在50℃的水中浸泡半年或70℃浸泡3周或100℃浸泡3～4天，會完全分解，這是TPU適合作為環保材料的原因之一，需經常性與水接觸之產品，則建議使用聚醚係列。
6、抗高溫與抗氧化性能
一般的塑膠原料長期在70℃以上的環境下容易氧化,TPU抗氧化能力良好;一般而言TPU耐溫性可達120℃。

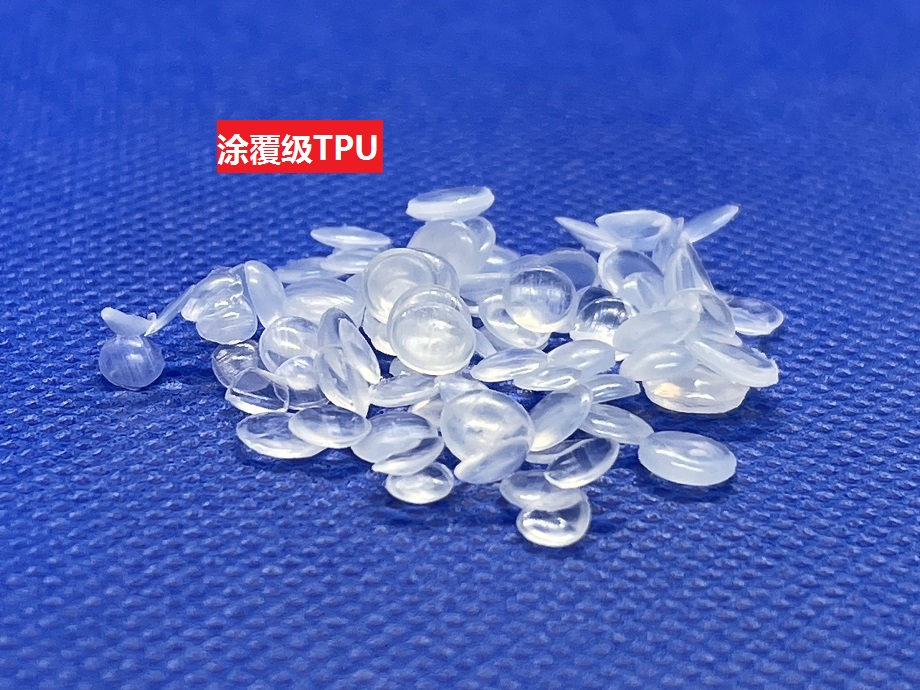

塗覆級TPU

以下是塗覆級TPU、油墨級TPU、熱熔膠TPU物性參數

基本信息
用途	塗層應用、織物塗料
RoHS 合規性	RoHS 合規
加工方法	擠出塗層

物理性能	額定值	單位製	測試方法
密度	1210	kg/m³	ISO 1183¹

硬度	額定值	測試方法
支撐硬度		ISO 868²
邵氏 A, 3 sec	93	ISO 868
邵氏 D, 15 sec	50	ISO 868

機械性能	額定值	單位製	測試方法
拉伸應力³			DIN 53504
斷裂, 23°C	28.3	MPa	DIN 53504
10% 應變	4.20	MPa	DIN 53504
50% 應變, 23°C	8.60	MPa	DIN 53504
100% 應變, 23°C	10.1	MPa	DIN 53504
300% 應變	16.6	MPa	DIN 53504
拉伸應變⁴(斷裂, 23°C)	530	%	DIN 53504
Tensile Storage Modulus			ISO 6721-1,-4
-20°C	1.44	GPa	ISO 6721-1,-4
20°C	0.119	GPa	ISO 6721-1,-4
60°C	0.0520	GPa	ISO 6721-1,-4
抗磨損性 (23°C)	82.0	mm³	ISO 4649-A

衝擊性能	額定值	單位製	測試方法
Impact Resilience (23°C)	35	%	ISO 4662

彈性體	額定值	單位製	測試方法
撕裂強度⁵(23°C)	77	kN/m	ISO 34-1
壓縮變形			ISO 815
23°C, 72 hr	28	%	ISO 815
70°C, 24 hr	70	%	ISO 815

注射	額定值	單位製
幹燥溫度	< 80.0	°C
加工（熔體）溫度	190 到 220	°C
模具溫度	20.0 到 40.0	°C

擠出	額定值	單位製
幹燥溫度	< 80.0	°C
熔體溫度	180 到 200	°C

上一頁：抗靜電TPE_防靜電TPE表麵電阻率達到10的9次方下一頁：防靜電TPU(以聚氨酯為基材的抗靜電熱塑性彈性體)

返回首頁返回彈性體塑料列表

塗覆級TPU_油墨級TPU_熱熔膠TPU

熱門產品

推薦產品
