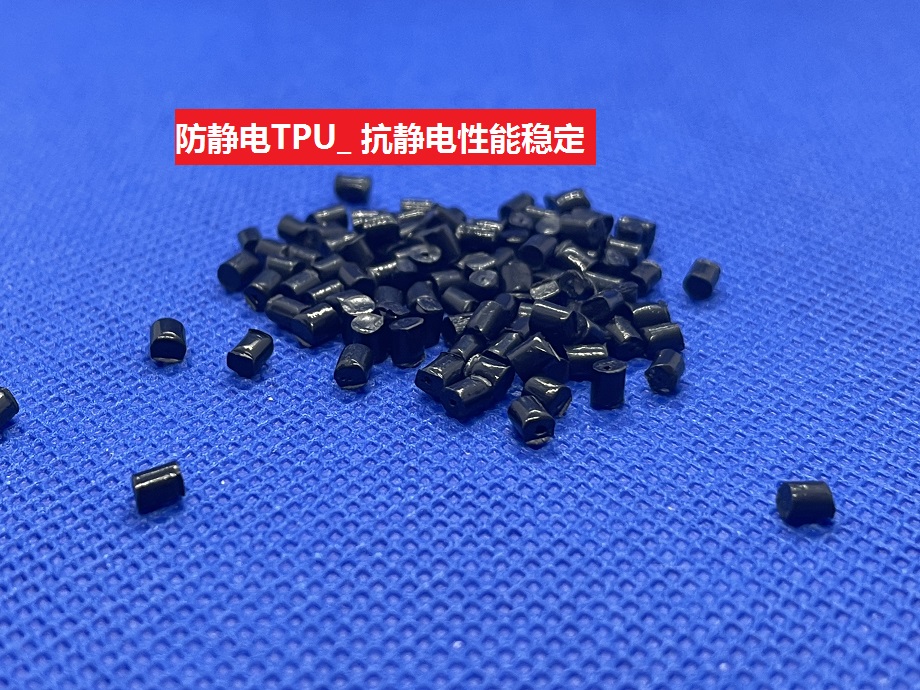

防靜電TPU(以聚氨酯為基材的抗靜電熱塑性彈性體)

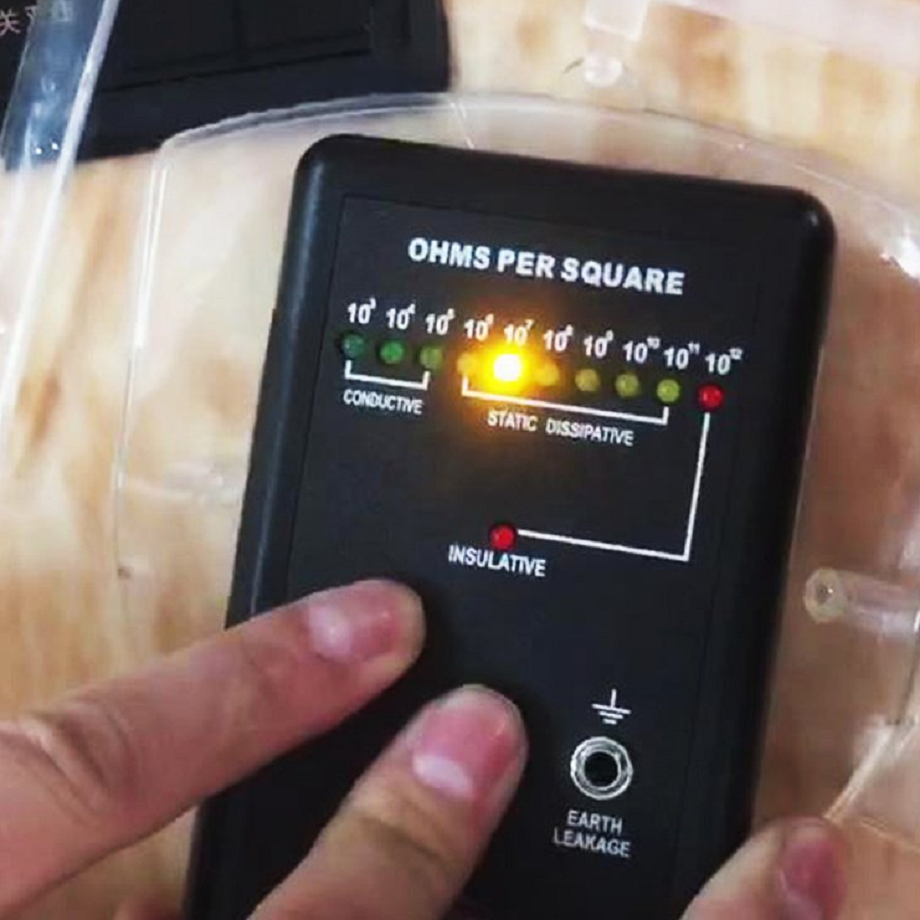

防靜電TPU是一種以聚氨酯為基材的抗靜電熱塑性彈性體，本產品由TPU底材和炭黑、永防靜電助劑等不同材料混合加工而成，通過在加工過程中調整不同的材料配比，在保持TPU塑料，固有的特性上增加導電或者防靜電的效能，抗靜電TPU具有很好的機械性能和物理特性，防靜電表麵電阻是10的9-11次方，也可以通俗的說是防靜電TPU軟膠是指以熱塑性彈性體TPU為基材，添加高分子防靜電母粒、碳黑等導電物質，使TPU彈性體塑料達到導電防靜電的目的。
防靜電TPU、抗靜電TPU有以下六點特性：
一、耐磨性能
當材料在使用過程中經常受摩擦、刮磨、研挫等機械作用，會引起其表麵逐步磨損，因此材料的選擇磨耗性顯得非常重要。TPU塑膠原料耐磨性能優異，較天然橡膠耐磨五倍以上，是耐磨製品的材料之一。
二、拉伸性能
拉伸強度高達70MPa ,斷裂伸長率可高達1000%。
三、撕裂性能
彈性體在應用時由於產生裂口擴大而使之破壞稱為撕裂，撕裂強度就是材料抵抗撕裂作用的能力;一般而言TPU具有較高的抗撕裂能力，撕裂強度與一些常用的橡塑膠比較是非常優異的。
四、屈折性能
很多塑膠材料在重複的周期性應力作用下容易產生斷裂，TPU製品在不同環境下都可以保持的耐屈折特性，為高分子材料中佳選擇之一。
五、耐水解性能
TPU在渾濁下耐水性能是良好的，1～2年內不會發生明顯水解，尤其以聚醚係列更佳，聚酯係列在50℃的水中浸泡半年或70℃浸泡3周或100℃浸泡3～4天，會完全分解，這是TPU適合作為環保材料的原因之一，需經常性與水接觸之產品，則建議使用聚醚係列。
六、抗高溫與抗氧化性能
一般的塑膠原料長期在70℃以上的環境下容易氧化,TPU抗氧化能力良好;一般而言TPU耐溫性可達120℃。
以下是防靜電TPU、抗靜電TPU物性參數
| 物理性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 比重 | 1.22 g/cc | 1.22 g/cc | ISO 2781 |
| 處理 | 0.050 | 0.050 | |
| 熔體流動速率 | 10 - 25 g/10 min @Load 8.70 kg, Temperature 205 °C |
10 - 25 g/10 min @Load 19.2 lb, Temperature 401 °F |
| 機械性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 肖氏硬度 (邵氏 A) | 95 | 95 | ISO 868 |
| 肖氏硬度 (邵氏 D) | 50 | 50 | ISO 868 |
| 極限抗拉強度 | 52.0 MPa | 7540 psi | ISO 37 |
| 伸長率 (斷裂) | 560 % | 560 % | ISO 37 |
| 拉伸模量 | 0.0580 GPa | 8.41 ksi | ISO 527 |
| 50% Modulus | 0.0100 GPa | 1.45 ksi | ISO 37 |
| 100% 模量 | 0.0125 GPa | 1.81 ksi | ISO 37 |
| 300％模量 | 0.0250 GPa | 3.63 ksi | ISO 37 |
| Rebound | 43 % | 43 % | ISO 4662 |
| 撕裂強度 | 117 kN/m | 668 pli | with incision; ISO 34B |
| 151 kN/m | 862 pli | without incision; ISO 34B | |
| 磨損 | 33 | 33 | mm3; ISO 4649 |
| 壓縮 | 19 % | 19 % | 70 hrs./22°C; ISO 815 |
| 31 % | 31 % | 24 hrs./70°C; ISO 815 |
| 熱性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 維卡軟化溫度 | 117 °C | 243 °F | A50; ISO 306 |
| 加工性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 進料溫度 | 40.0 °C | 104 °F | Injection |
| 射嘴溫度 | 200 - 210 °C | 392 - 410 °F | Injection |
| 1區 | 195 - 205 °C | 383 - 401 °F | Injection |
| 2區 | 200 - 210 °C | 392 - 410 °F | Injection |
| 3區 | 205 - 215 °C | 401 - 419 °F | Injection |
| 4區 | 205 - 215 °C | 401 - 419 °F | Injection |
| 幹燥溫度 | 100 °C | 212 °F | |
| 幹燥時間 | 2.00 - 3.00 hour | 2.00 - 3.00 hour | |
| 霜點 | <= -30.0 °C | <= -22.0 °F |
熱門產品
-
耐低溫TPU(以聚氨酯為基材的耐寒熱塑性彈性···耐低溫TPU是一種以聚氨酯為基材的耐寒熱塑性彈性體，耐低溫TPU玻璃化溫度為100.6-106.1℃，耐低溫耐低溫TPU脆性溫度耐寒達到零下40度至60度，聚醚型耐低溫性能優於聚酯型，外觀為本色(透明黃與不透明之間)和透明粒料兩大類，具有卓越的高張力、高拉力、強韌和耐老化的特性，是一種環保材料。耐低溫TPU、耐寒TPU有以下幾點特
瀏覽量：3288 -
凱柏膠寶TPE材料_KRAIBURG_THERMOLAST係列T···凱柏膠寶KRAIBURGTPE在全球熱塑性彈性體業界內扮演領先的角色，我們能夠針對客戶特殊的應用及需求提供獨有的熱塑性彈性體材料解決方案。 這項特殊的服務對您而言有何意義? 我們全
瀏覽量：2241 -
奇美硬膠POLYREX係列PS樹脂奇美實業於公元1960年由許文龍先生創立，為台灣第一家壓克力板及ABS樹脂生產商，總部位於台灣台南。1996年展開海外布局，於大陸鎮江設立鎮江奇美化工。2016年石化領域合並營業額約
瀏覽量：1831 -
德國亨斯邁HUNTSMAN品牌熱塑性聚氨酯TPU彈性···ROGRAN是亨斯邁熱塑性聚氨酯（TPU）係列產品的注冊商標。IROGRAN係列TPU材料性能卓越，即使在極端環境條件下也能保持優異的性能，因此在業內樹立了良好的口碑。 IROGRAN係列產品能夠有
瀏覽量：1698 -
普立萬PolOne_GLS_TPE熱塑性塑料彈性體Dynalloy™熱塑性彈性體是基於陶氏化學公司授權的 INFUSE™烯烴嵌段共聚物（OBC）技術。Dynalloy等級給客戶提供了廣泛的標準和定製TPE材料用於多方麵的應用。 這些特殊的TPE材料擁有橡膠類的非粘性感覺，並帶有光亮的表麵處理。Dynalloy技術也擁有傑出的流動特性，因此這些TPE材料能夠在模具中鑄型，這對
瀏覽量：1666 -
Nature_Works_Ingeo_PLA聚乳酸生物降解材料關於Nature Works 這始於1989年的一個研究項目，旨在尋找從植物中獲取碳水化合物的創新用途，作為更可持續塑料的原料，該項目迅速成熟，成為我們今天所知的創新材料。 Nature Works現在
瀏覽量：1599 -
耐高溫TPU_使用溫度可超過120度耐高溫TPU是聚氨酯彈性體的硬度範圍很寬，性能就是高耐熱，所以聚氨酯彈性體是介於橡膠和塑料的一類高分子材料，可加熱塑化，化學結構上沒有或很少交聯，其分子基本是線性的，然而卻存在一定的物理交聯，這類聚氨酯稱為耐高溫TPU ，即時溫度不可超過120℃;高品質耐溫TPU產品，耐高溫可達到120℃，即時溫度可達160℃。若是軟
瀏覽量：1362 -
日本三井EPT三元乙丙橡膠EPDM塑料三井化學依靠其尖端的烯烴聚合技術，在日本最早成功生產出EPDM（三元乙丙橡膠）。 不但具有優異的加工性，耐候性，耐氧化性，耐熱性，耐寒性，耐蝕性，電氣特性，更因其優秀的
瀏覽量：1313 -
耐高溫TPEE高耐熱達到120度到150度耐高溫TPEE是一種熱塑性聚酯彈性體，熱塑性聚酯彈性體(TPEE)又稱聚酯橡膠，也叫作海翠料，TPEE又可以高耐熱達到120度到150度，主要用於要求減震、耐衝擊、耐曲撓、密封性和彈性，耐油、耐化學品並要求足夠強度的領域。如：聚合物改性、汽車零件、伸縮性電話軟線、液壓軟管、鞋材、傳動皮帶、旋轉成型輪胎、齒輪、撓性連軸節
瀏覽量：1259 -
杜邦Hytrel係列TPEE熱塑性聚酯彈性體杜邦Hytrel係列TPEE熱塑性聚酯彈性體 你要找的型號就在下麵：（請用Ctrl+F鍵查找牌號更快捷）HYTREL® 21UVDuPont Performance PolymersTPC-ETHYTREL® 3078DuPont Performance PolymersTPC-ETHYTREL® 3078FGDuPont Performance PolymersTPC-
瀏覽量：1073 -
日本三井POE聚烯烴彈性體TAFMER樹脂日本三井POE聚烯烴彈性體TAFMER樹脂 TAFMER -烯烴共聚物 TAFMER 是本公司采用獨有聚合技術開發的非結晶性或低結晶性烯烴共聚物。 柔軟性 輕量 低溫密封性 耐衝擊性 易剝離性 熱收縮性 透
瀏覽量：1073 -
耐黃變TPU抗UV不發黃F4級耐黃變TPU是一種脂肪族聚醚型熱塑性聚氨酯彈性體，經過耐黃變測試如Suntest，QUV或者其他日曬等測試後，對比測試前後樣品的顏色變化，一般來說抗UV不發黃F4級，所謂的耐黃變TPU，就是通過一些技術手段，對材料成分結構進行改造，使其化學結構更加穩定，從而延長其黃變的時間，甚至達到‘無黃變’的效果， 撇去外界因素的作用
瀏覽量：1039 -
埃克森美孚Vistalon三元乙丙橡膠EPDM橡膠埃克森美孚Vistalon三元乙丙橡膠EPDM橡膠 埃克森美孚化工提供的眾多 Vistalon 三元乙丙 (EPDM) 橡膠牌號廣泛應用於汽車、消費品和工業等各種應用領域。它們可以提供遠超天然橡膠和通用橡
瀏覽量：989 -
熱熔級POE_薄膜級POE_70度開水直接融化熱熔級POE，薄膜級POE是采用茂金屬催化劑的乙烯和α-烯烴實現原位聚合的熱塑性彈性體，其中聚乙烯鏈結晶區(樹脂相)起物理交聯點的作用，具有典型的塑料性能，用70度開水可以直接融化成膠狀，適用於熱熔膠膜，膠塊，膠棒。熱熔級POE，薄膜級POE有以下幾點特性：（1）突出的低溫抗衝擊性。（2）低比重、潔淨。（3）突出的熱封
瀏覽量：962 -
日本東麗Toray_ECODEAR_PLA樹脂相關詞條 Toray ECODEAR PLA介紹 Toray ECODEAR PLA目錄 Toray ECODEAR PLA特性 Toray ECODEAR PLA事項 Toray ECODEAR PLA介紹: ECODEAR PLA采用植物性原材料和Toray技術製造而成，是一種環保型塑料，有助於減少化
瀏覽量：760
推薦產品
電鍍PC(以聚碳酸酯為基材的噴油高分子材料)電鍍PC是一種以聚碳酸酯為基材的噴油高分子材料，是比較常用的電鍍基材，電鍍工藝較多的方式是UV真空電鍍，在包裝等以及化妝品包材上應用廣泛，但是由於是注塑成型會使用到脫模劑，因此會因為脫模劑沾到基材上導致電鍍後產生油窩以及油斑等不良現象，真空電鍍油汙處理劑的作用就是通過噴塗的方式，覆蓋於沾有油汙的素材上，
加纖POM(以聚甲醛為基材的玻纖增強合成樹脂)加纖POM是一種以聚甲醛為基材的玻纖增強合成樹脂，也是一種沒有側鏈、高密度、高結晶性的線型聚合物。按其分子鏈中化學結構的不同，可分為均聚甲醛和共聚甲醛兩種，玻璃纖維作為一種填充材料,能大大提高POM材料的強度，聚甲醛材料是一種玻璃纖維填充10%-40%的POM材料,其拉伸強度和彎曲強度。加纖POM特點：1、玻璃纖維含量10
導電PBT(以聚對苯二甲酸丁二酯為基材的加碳纖高分子化合物)導電PBT以聚對苯二甲酸丁二酯為基材的加碳纖高分子化合物，具有十分優良的綜合性能，被廣泛地應用於電子電器，而導電PBT塑料是指以PBT塑膠材料為基材，添加碳纖維、碳黑、碳納米管、鋼纖維等導電物質，使PBT塑料達到導電的目的。導電PBT有以下幾點性能：1、出色的導電性能。2、尺寸穩定、蠕變趨勢低。3、良好的抗衝擊強度。
PC/PBT_PC+PBT_PC-PBT合金共混物PC中文名稱是（聚碳酸酯），PBT的中文名稱是（一般指聚對苯二甲酸丁二酯或 聚對苯二甲酸丁二酯），PC/PBT、PC+PBT、PC-PBT合金是PC與PBT的共混材料，通常以共混造料後，以粒料形狀供應，如果隻把兩種料簡單的混合後，直接注塑，效果很差，會出現分層現象，PC的優點是室溫剛而韌，但高溫的情況下，熱變形嚴重。缺點是應力開裂
韓國LG品牌LUPOY係列PC塑膠原料產 品：韓國LG品牌LUPOY係列塑膠原料 型 號：齊全 色 號：齊全 品 牌：韓國LG品牌LUPOY 單 價： 電議 起訂量： 25 kg 供貨總量： 10000 kg 發貨期限： 自買家付款之日起 3 天內發貨 批發說明
耐寒尼龍(以聚酰胺為基材的耐低溫共聚物)耐寒尼龍是一種以聚酰胺為基材的耐低溫共聚物，耐寒尼龍,耐低溫尼龍尼龍因具有化學穩定性好、可達到零下40-60度，機械性能優異、電絕緣性能優越、密度小、易加工成型等優點，因自身性能的影響，存在低溫或幹燥狀態下易脆化、衝擊性能差等缺點，使其在低溫環境下的應用受到限製。耐寒尼龍,耐低溫尼龍特點：1、出色的低溫韌性
日本新石油化學XYDAR係列LCP樹脂ENEOS是將ENERGY/能源和NEOS/新生（源自希臘浯）兩個詞浯組合而成的新詞,蘊含著備齊各種能源產品,向毎位顧客提供滿意的服務的決心。品牌標識象征著能源，中心的球體表示可靠性和永續
德國朗盛POCAN係列PBT原料朗盛-化學行業的核心力量 朗盛是全球領先的特殊化學品供應商，2016年銷售總額為77億歐元，在全球擁有約16,700名員工，分布在25個國家的54個生產基地。朗盛的核心業務包括開發、生產
耐磨損PEEK(以聚醚醚酮為基材的自潤滑性低磨耗特種工程塑料)耐磨損PEEK是一種堅韌,堅固,剛性好,抗蠕變性較好,但其耐磨性能不能夠達到某些特殊領域的需求,需要對其進行改性，以聚醚醚酮為基材的自潤滑性低磨耗特種工程塑料，作為聚合物的關鍵發動機部件可以承受高溫和幹燥和潤滑材料接觸的摩擦相互作用。聚醚醚酮的性能優勢是增強了幹燥和潤滑的表麵相互作用，出色的機械性能在很寬的溫
日本住友化學SUMIPEX_PMMA材料訂購說明： ★公司秉承以誠為本，信譽至上的經營宗旨，【誠信第一】【服務第一】【品質第一】創立了自己的經營理念，在客戶群樹立了良好的口碑。為您提供充足的貨源和專業的技
