抗蠕變PP(以聚丙烯為基材的耐衝擊聚合物)

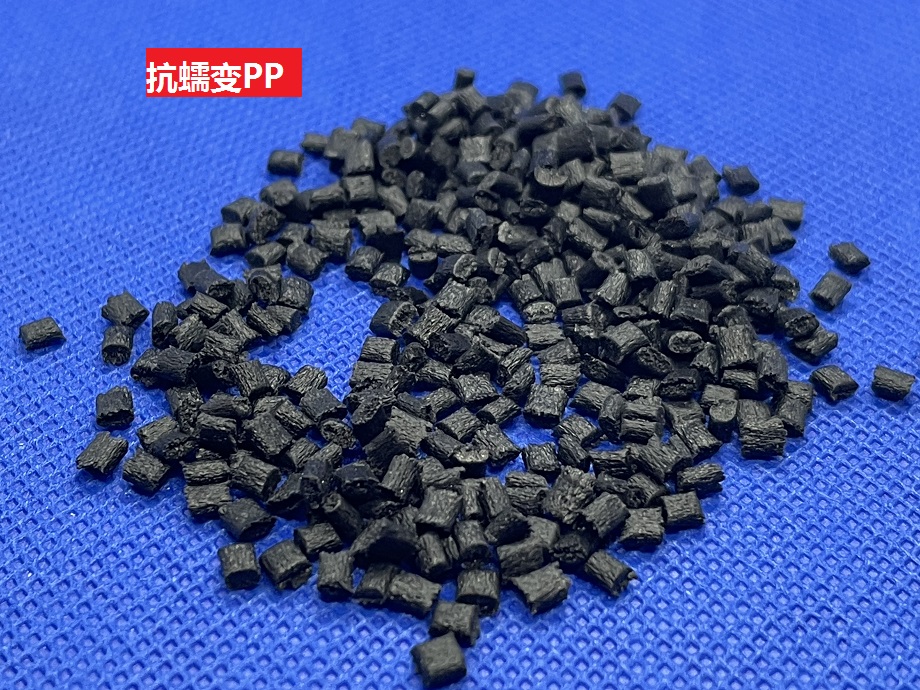

抗蠕變PP是一種以聚丙烯為基材的耐衝擊聚合物，眾所周知，抗蠕變PP在受到外力扭曲變形後，一旦外力消失，它們會恢複到最初的形狀，然而，如果這個抗蠕變PP長時間受到穩定的外力作用，它會逐漸適應這種變形狀態。久而久之，即使外力停止作用，耐衝擊PP也不會回複原狀，這就是蠕變現象。抗蠕變性指的是耐衝擊PP自身的抵抗形變的能力。它體現了塑料管子的穩定性和耐久性，無論外界環境如何變化，它們都能保持強大的抗蠕變能力，不會因為時間的推移而失去原本的形狀。這種抗蠕變性是材料優良特性的體現，為抗蠕變PP的使用提供了可靠的保障。
以下是抗蠕變PP(以聚丙烯為基材的耐衝擊聚合物)物性表參數
| 物理性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 比重 | 0.990 g/cc | 0.990 g/cc | ASTM D792 |
| 處理 | 0.010 | 0.010 | Injection Molding |
| 線性成型收縮率,Flow | 0.0040 - 0.0060 cm/cm @Thickness 3.20 mm |
0.0040 - 0.0060 in/in @Thickness 0.126 in |
ASTM D955 |
| 熔體流動速率 | 15 g/10 min @Load 2.16 kg, Temperature 230 °C |
15 g/10 min @Load 4.76 lb, Temperature 446 °F |
ASTM D1238 |
| 機械性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 抗張強度(屈服) | 49.0 MPa @Thickness 3.20 mm |
7110 psi @Thickness 0.126 in |
50mm/min; ASTM D638 |
| 伸長率 (斷裂) | >= 10 % @Thickness 3.20 mm |
>= 10 % @Thickness 0.126 in |
50mm/min; ASTM D638 |
| 彎曲強度 | 68.6 MPa @Thickness 6.40 mm |
9960 psi @Thickness 0.252 in |
1.3mm/min; ASTM D790 |
| 彎曲模量 | 1.96 GPa @Thickness 6.40 mm |
284 ksi @Thickness 0.252 in |
1.3mm/min; ASTM D790 |
| 懸壁梁缺口衝擊強度 | >= 0.490 J/cm @Thickness 6.40 mm, Temperature 23.0 °C |
>= 0.918 ft-lb/in @Thickness 0.252 in, Temperature 73.4 °F |
ASTM D256 |
| 熱性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 載荷下熱變形溫度(0.46 MPa) | 140 °C @Thickness 3.20 mm |
284 °F @Thickness 0.126 in |
Unannealed; ASTM D648 |
以下是以下是抗蠕變PP(以聚丙烯為基材的耐衝擊聚合物)注塑工藝參數
| 加工性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 料筒後部溫度 | 190 - 210 °C | 374 - 410 °F | Injection Molding |
| 料筒中部溫度 | 200 - 230 °C | 392 - 446 °F | Injection Molding |
| 料筒前部溫度 | 200 - 230 °C | 392 - 446 °F | Injection Molding |
| 射嘴溫度 | 210 - 230 °C | 410 - 446 °F | Injection Molding |
| 加工（熔體）溫度 | 200 - 230 °C | 392 - 446 °F | Injection Molding |
| 模具溫度 | 40.0 - 60.0 °C | 104 - 140 °F | Injection Molding |
| 幹燥溫度 | 70.0 - 80.0 °C | 158 - 176 °F | Injection Molding |
| 幹燥時間 | 3.00 - 4.00 hour | 3.00 - 4.00 hour | Injection Molding |
| 背壓 | 29.4 - 58.8 MPa | 4260 - 8530 psi | Injection Molding |
| 螺杆轉速 | 30 - 60 rpm | 30 - 60 rpm | Injection Molding |
熱門產品
-
耐低溫PP(以聚丙烯為基材的耐寒聚合物)耐低溫PP是一種以聚丙烯為基材的耐寒聚合物，可以達到零下40至60度，通用塑料中，PP的耐低溫性能是很好的，在低溫溫度零下40-60度的戶外有良好的耐應力開裂性，提升聚丙烯抗衝擊力，如今耐寒PP原料等材料已廣泛應用於不同領域，可以看出,近年來出現了越來越多的耐低溫PP塑料製造商。耐低溫PP，耐低溫PP有以下幾點特性：1、低
瀏覽量：5689 -
耐熱ABS維卡軟化溫度達到120度到150度ABS塑料是一種由丙烯腈（A）、丁二烯（B）和苯乙烯（S）三種單體組成的三元共聚物。這三種單體可以按照不同的比例混合製成各種樹脂，而耐熱ABS是一種在製作產品時具有較高維卡軟化溫度的材料。一般來說，ABS塑料的維卡軟化點在95℃左右，而耐熱ABS材料的軟化溫度可以達到120℃到150℃，因此提高ABS材料的耐熱性十分必要，這
瀏覽量：1655 -
抗菌PP(以聚丙烯為基材的抗黴菌聚合物)抗菌PP是一種以聚丙烯為基材的抗黴菌聚合物，抗菌PP具有抑菌和殺菌性能的新型功能材料，在化學、化工和醫藥領域，有些材料本身具備殺菌和抑菌性，如一些無機金屬化合物、有機合成化合物、天然礦物和天然產物，但更多的是通常在普通材料中添加或複合一種或幾種特定的抗菌成分（抗菌劑）製得抗菌材料，也是一種自身具有殺菌、
瀏覽量：1344 -
食品級ABS_FDA認證abs_食品接觸ABSABS塑料是丙烯腈(A)、丁二烯(B)、苯乙烯(S)三種單體的三元共聚物，在介紹食品級ABS之前，先強調一下，食品級 ABS塑料是不可以吃的，食品級ABS是指可以和食品直接接觸的塑料材質，是要符合FDA食品安全認證的ABS塑料，殘留單體量低，如果是一般的ABS塑料製品不能與食品直接接觸，會間接影響抄到食品安全，食品級的ABS就可以和
瀏覽量：1259 -
Asaclean(旭塑潔_愛塑潔_螺杆清洗劑)旭塑潔是日本旭化成專門為塑料成型機研發的清洗劑，使用旭塑潔能夠大大減少頻繁換色換料帶來的材料浪費，還能高效清除成型機內的碳化物，防止機內異物的產生。旭塑潔作為一種
瀏覽量：1167 -
耐高溫PP(以聚丙烯為基材的高耐熱聚合物)耐高溫PP是一種以聚丙烯為基材的高耐熱聚合物，英文名稱:Polypropylene（簡稱pp），是丙烯通過加聚反應而成的聚合物，而即聚丙烯,一般能耐100至150度左右的高溫，普通的聚丙烯,一般熱變形溫度在90度左右,長期耐溫100度左右耐高溫的聚丙烯,一般熱變形溫度在150-180度左右,長期耐溫在100-150度左右。耐高溫PP、高耐熱PP有以下
瀏覽量：1135 -
日本UMG公司DIALAC產ASA塑料ASA的優點 1、ASA具有良好的機械物理性能 ASA和ABS的結構相似，由丙烯腈和丁二烯橡膠組成，其保留了ABS作為工程塑料所具有的極佳的機械物理性能。 2、ASA具有很強的耐候性 高分子聚合
瀏覽量：1041 -
抗靜電PP(以聚丙烯為基材的防靜電聚合物)抗靜電PP是一種以聚丙烯為基材的防靜電聚合物，PP是一種半結晶性聚合物，也就是聚丙烯，具有優良的力學性能、耐熱性、耐化學品性及易成型性，已廣泛用於汽車、家電和建築等行業，PP由於分子極性小，吸水性差，具有很強的電絕緣性（表麵電阻率高達10/16～10/18Ω），在生產和使用過程中因摩擦、剝離或感應過程會使製品表麵產
瀏覽量：1036 -
新加坡聚烯烴COSMOPLENE_PP原料聚烯烴公司(新加坡)Pte有限公司是東南亞第一家主要的聚烯烴製造商，於1984年2月開始運營。1997年擴建工廠，2006年進行重大改造以增加產能，使TPC成為該地區最大、最成功的聚烯烴生產
瀏覽量：958 -
泰國石化IRPC_POLIMAXX_PP原料泰國石化IRPC（SCG）成立與1913年，集團旗下主要有五項核心業務：化工、造紙、水泥、建材以及貿易。其中化工業務始於1989年，目前暹羅化工主要生產一係列石化產品，包括石化上遊產
瀏覽量：942 -
電鍍級ABS_可電鍍ABS_噴油ABS電鍍級ABS、可電鍍ABS、噴油ABS是一種ABS塑料，也是丙烯腈(A)、丁二烯(B)、苯乙烯(S)三種單體的三元共聚物，三種單體相對含量可任意變化，製成各種樹脂，可鍍亮黑鎳及金色等七彩鍍種，ABS電鍍不僅可以實現很好的金屬質感，而且能減輕製品重量，在有效改善塑料外觀及裝飾性的同時，也改善了其在電、熱及耐蝕等方麵的性能。同
瀏覽量：937 -
奇美CHIMEI_POLYLAC_ABS樹脂POLYLAC ABS由苯乙烯、丙烯腈和丁二烯乳漿共聚合而成，本身耐熱性和耐溶劑性均比 HIPS為佳，且具有光澤性。由於丙烯腈的腈基較強，可以增強PS中分子鏈的相互作用，所以衝擊強度、拉伸強度及塑件的表麵硬度均較HIPS為佳，一般丙烯腈的比例含量愈高，其耐熱性、剛性及耐溶劑性愈佳，但流動性愈差且塑料底色帶黃，在注射
瀏覽量：828 -
樂金化學（惠州）化工LG_ABS樹脂中海油樂金化工有限公司采用世界先進的ABS生產工藝技術建設年產30萬噸ABS裝置及其相應配套設施，生產ABS、SAN、DP等產品，向市場提供國內緊缺的高流動、高光澤、電鍍、噴塗、耐熱、阻燃和板材級等高品質產品。公司以為客戶創造價值為服務宗旨，致力於為客戶提供優質產品、快速服務和整體技術解決方案；依托技術、區位、品牌
瀏覽量：824 -
英力士INEOS_PP原料英力士集團是一家全球領先的石油化工公司。總部位於瑞士羅勒，作為一家專業生產和銷售石油化工品, 特殊化工品和石油製品的跨國集團, 英力士集團擁有15個大型石油化工業務集團和
瀏覽量：805 -
耐化學PP 耐酸堿抗油性耐化學PP是一種聚丙烯製成的乳白色高結晶聚合物，具有無毒、無臭、無味等特性，聚丙烯容器重量輕、強度高，因此被廣泛應用於儲存容器，並具有出色的多功能性。耐化學PP的化學穩定性非常好，除了能被濃硫酸和濃硝酸侵蝕外，對於其他各種化學試劑都相當穩定。但是，低分子量的脂肪烴、芳香烴和氯化烴等物質可以導致聚丙烯軟化
瀏覽量：774
推薦產品
伊斯曼化學EASTAR係列PETG共聚多酯原料伊斯曼化學EASTAR係列PETG共聚多酯原料 你要找的型號就在下麵：（請用Ctrl+F鍵查找牌號更快捷）EASTAR™ PP001Eastman Chemical Company聚酯，TPEASTAR™ EN076Eastman Chemical Company共聚多酯EASTAR™ EN052Eastman Chemical Company
日本旭化成Leona聚酰胺尼龍PA66樹脂日本旭化成Leona係列聚酰胺尼龍PA66塑料 注： 有些等級並非在所有國家都可以得到。 等級 特性 典型用途 非增強型 1 3 0 0 S 通用等級。 平衡的流動性和機械性能。 接頭， 墊圈， 電線綁
蘇威VERADEL係列聚醚碸PES工程塑料數據表Veradel® PESUVeradel® 3000P塗料用粗顆粒粉，粘度高Veradel® 3000RP高分子量、低官能化Veradel® 3100P塗料用粗顆粒粉，中等粘度Veradel® 3200透明、符合FDA 要求，擠出、注塑成型，熔體速率低Veradel® 3200P塗料用粗顆粒粉，中等粘度
德國贏創德固賽VESTAKEEP_PEEK塑料德國贏創德固賽VESTAKEEP係列PEEK塑料卓越的高性能聚合物 VESTAKEEP PEEK是贏創研發的一種芳香族聚醚醚酮聚合材料，可製造持久耐用的元件，應用於最嚴苛的條件。 高性能聚合物鞏固自身
韓國KEPAMID係列PPA工程塑料韓國工程塑料KEP RD憑借高性能的新產品、領先市場的產品開發，現已成為Engineering plastic領域具備世界頂級競爭實力的研發group。 KEP RD正致力於主力產品-聚縮醛樹脂聚合、穩定化的相關
韓國三星精密化學LCP塑料1988年創立以來， 韓華道達爾通過持續不斷的技術革新和開拓全球市場方麵的努力，帶動了大韓民國的石油化工產業的發展 2003年，韓華道達爾通過和世界級的法國能源化工企業Total集團
德國巴斯夫Ultraform_POM原料巴斯夫是全球領先的化工公司：The Chemical Company。公司的產品涵蓋化學品、塑料、特性產品、作物保護產品以及原油和天然氣。我們將經濟上的成功、社會責任和環境保護相結合。通過
低翹曲PBT(以聚對苯二甲酸丁二酯為基材的不變形高分子化合物)低翹曲PBT以聚對苯二甲酸丁二酯為基材的不變形高分子化合物，聚對苯二甲酸丁二酯為乳白色半透明到不透明、半結晶型熱塑性聚酯，具有高耐熱性。不耐強酸、強堿，能耐有機溶劑，可燃，高溫下分解,聚對苯二甲酸丁二酯在汽車、機械設備、精密儀器部件、電子電器、紡織等領域得到廣泛的應用。低翹曲PBT尺寸穩定不變形PBT的性能有
法國阿科瑪Altuglas_PMMA樹脂性能 透明度優良，有突出的耐老化性； 它的比重不到普通玻璃的一半，抗碎裂能力卻高出幾倍；它有良好的絕緣性和機械強度；對酸、堿、鹽有較強的耐腐蝕性能；且又易加工；可進
阻燃PBT_耐高溫PBT_杜邦CRASTIN_PBT樹脂聚對苯二甲酸乙二醇酯CRASTIN美國杜邦PBT樹脂注塑之前一定要在110～120℃的溫度下幹燥3小時左右，成型加工溫度為250～270℃，模溫控製在50～75℃為宜。因該料從熔融狀態一經冷卻，則會立即凝固結晶，故其冷卻時間較短；若噴嘴溫度控製不當（偏低），流道（水口）易冷卻固化，會出現堵嘴現象。若料筒溫度超過275℃或熔料在料
