日本東麗TORAY Nylon Amilan尼龍PA66樹脂你要找的型號就在下麵：（請用Ctrl+F鍵查找牌號更快捷）

Nylon樹脂 AMILAN®

規格一覽

分類	特征	品名
尼龍6/非增強	良流動	CM1007
	標準	CM1017
	高循環、耐熱、低溫韌性	CM1017XL3
	高剛性	CM1017K
	中粘度、耐熱	CM1026
尼龍66/非增強	良流動	CM3007
	標準	CM3001-N
	耐熱	CM3006
	高韌性	CM3301L
尼龍6/增強	標準, GF15%	CM1011G-15
	良流動, GF15%	CM1001G-15
	良流動, GF20%	CM1001G-20
	標準, GF30%	CM1011G-30
	耐熱, GF30%	CM1016G-30
	標準, GF45%	CM1011G-45
	耐熱, GF45%	CM1012G-45N
	低翹曲, 無機填充物增強	CM1001R
尼龍66/增強	標準, GF15%	CM3001G-15
	耐熱, GF15%	CM3006G-15
	標準, GF30%	CM3001G30
	耐熱, GF30%	CM3006G-30
	標準, GF45%	CM3001G-45
	耐熱, GF45%	CM3006G-45
	低翹曲, 無機填充物增強	CM3001R
	GF35%/耐氯化鈣	CM3211G35UB1
	GF35%/耐氯化鈣/耐熱	CM3216G35UB1
共聚尼龍/玻璃纖維增強	良外觀、GF33%	CM3511G33
	良外觀, 良流動, GF50%	CM3511G50
	良外觀、GF60%	CM3511G60
	良外觀, 耐侯, GF33%	CM3516G33
	良外觀、GF50%	CM3501G50
再生材	再生材20%, GF33%	EA1R21G33
尼龍6/阻燃	非增強, 無鹵係列	CM1014-V0
尼龍66/阻燃	非增強, 無鹵係列	CM3004-V0
	非增強, 鹵素係列	CM3304-V0
	GF15%、鹵素係列	CM3004G-15
	GF20%、鹵素係列	CM3004G-20
	GF30%、鹵素係列	CM3004G-30
	GF30%、無鹵係列、韌性改良	HF3064G15
	GF30%、無鹵係列、韌性改良	HF3064G30
尼龍6/耐磨損	非增強	CM1023G1000
尼龍6/耐磨損	GF30%	CM1003G30
尼龍66/耐磨損	非增強	CM3003G1000
	GF30%	CM3003G30
	GF30%	CM3903GX010
尼龍6/高衝擊	標準	U121
	超高衝擊	U141
	GF35%	U127GX07
尼龍66/高衝擊	標準	U320
	超高衝擊?低溫高衝擊	U328
	超高衝擊、柔軟	U625X21
尼龍610	標準	CM2001
	耐熱	CM2006
	耐候、特殊	CM2402
尼龍6/吹塑成形用	標準	CM1046
	高粘度	CM1061
	高粘度、高衝擊	CM1056
	高粘度、高衝擊	CM1046K4
	GF20%、高粘度	CM1056K48
尼龍6/擠出	標準	CM1021FS
	單纖絲用	CM1021TM
	深度性、收縮性	CM1041LO
共聚尼龍	標準	CM6041XF
	良透明性	CM6021M
	(柔軟、高拉伸性)	CM6241M
共聚尼龍/特殊用途用	(熔點155℃、酒精可溶性)	CM4000
共聚尼龍/特殊用途用	(熔點137℃、酒精可溶性)	CM8000

技術信息
物性

Ⅰ. 拉伸特性

圖1.尼龍拉伸應力-應變曲線

一般，拉伸特性由應力-應變曲線（S-S曲線）所表示。圖1所示的是非強化尼龍極度幹燥狀況的情況下和大氣壓平衡的吸水情況下的代表性拉伸應力-應變曲線。從此圖可以看出，吸濕後的應變-應變曲線會變成一條光滑的曲線。但是，一旦突破屈服點（圖1的B點）後，會發生所謂的“縮頸”現象，尼龍材料急速伸長。實際設計時，將屈服應力與安全率的比值作為安全容許應力使用，尼龍上的安全率一般設定在3～8的情況較多。運用玻璃纖維作為強化填充物被強化的尼龍就不會產生“縮頸”現象，而是變脆和斷裂。拉伸強度是由屈服狀態下的材料的屈服應力，脆性損傷狀態下的材料的斷裂應力所表示。

材料的易變形程度的標準由拉伸模量所表示，圖1對應的是應力-應變曲線的比例限度（到A點的直線部分）的斜率。現在，讓我們試著求出在大氣中的平衡吸水率（2.5%）下的尼龍66的拉伸模量，比例限度值0.5%的對應應力為7.5MPa，

拉伸模量=應力/應變=7.5MPa/0.005=1500MPa=1.5GPa。同樣的，求出大氣平衡的吸水情況下的尼龍6，尼龍610的拉伸模量，分別為1.1GPa、1.2GPa。

尼龍的拉伸特性溫度依賴性極大，伴隨著溫度的上升拉伸強度，拉伸拉伸模量會同時下降。而且，因吸水產生的模量下降，如同溫度依賴性的曲線在低溫值處會產生變化軌跡所示。代表性的等級尼龍，拉伸強度的溫度依賴性詳見圖2～5，拉升模量的溫度依賴性詳見圖6～7。

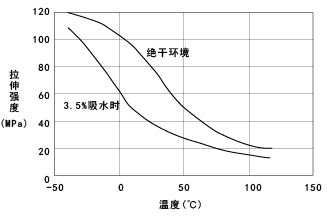

圖2. CM107(非強化尼龍)的拉伸強度的溫度依賴性
(non-reinforced nylon 6)

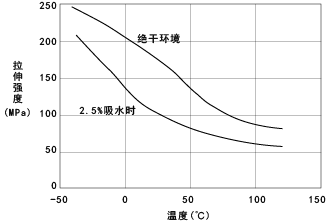

圖3. CM1011G-30(GF30%強化尼龍6)
的拉伸強度的溫度依賴性

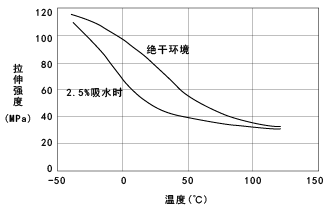

圖4 CM3001-N(非強化尼龍66)的拉伸強度的溫度依賴
圖5. CM3001G-30(GF30%強化尼龍66)
的拉伸強度的溫度依賴性
圖6. CM1017(非強化尼龍6)的拉伸模量的溫度依賴性

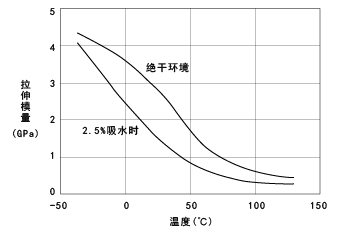

圖7. CM3001-N(非強化尼龍66)的拉伸模量的溫度依賴性

Ⅱ. 彎曲特性

圖8. 3處彎曲試驗

彎曲特性通常如圖8所示三點彎曲試驗進行評價是一般的做法，作為測試指標的有彎曲強度，彎曲斷裂形變度，彎曲模量等。

b:試驗切片的寬度
h:試驗切片的厚度
L:支點間的距離
W:負荷
δ:撓度

測試時，應力 δ 與應變 ε 為:
σ=(3L/2bh2)·W???(a)
ε=(6h/L2)·δ???(b)

將斷裂時的負荷帶入(a)式後可決定彎曲強度，測試點的撓度帶入(b)式後，可得出彎曲斷裂形變度。
彎曲拉伸模量代入負荷-撓度曲線的直線部分的一點上的負荷和撓度，由(c)式所得出的。

彎曲拉伸模量=σ/ε=(L3/4bh3)·(W/δ)???(c)

彎曲特性也與拉伸特性相同，需要由溫度，吸水率依賴性來表示。關於代表性等級的尼龍，其彎曲強度的溫度依賴性和彎曲模量的溫度依賴性由圖9～12，圖13～16表示。

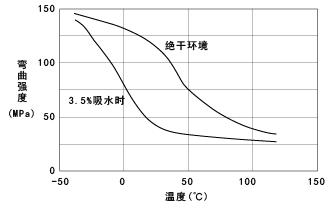

圖9. CM1017(非強化尼龍6)的彎曲強度的溫度依賴性
圖10. CM1011G-30(GF30%強化尼龍6)
的彎曲強度的溫度依賴性

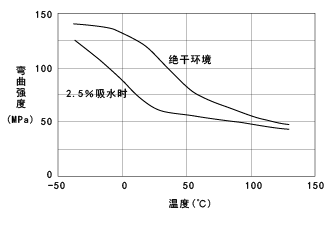

圖11. CM1017(非強化尼龍66)的彎曲強度的溫度依賴性

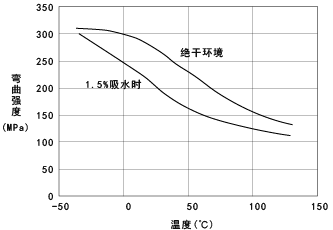

圖12. CM3001G-30(GF30%強化尼龍66)
的彎曲強度的溫度依賴性

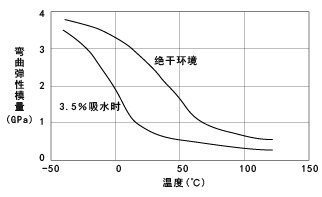

圖13. CM1017(非強化尼龍6)的彎曲拉伸模量的溫度依賴性
圖14. CM1011G-30(GF30%強化尼龍66)
的彎曲拉伸模量的溫度依賴性
圖15. CM3001-N(非強化尼龍66)
的彎曲模量的溫度依賴性
圖16.CM3001G-30(GF30%強化尼龍66)
的彎曲拉伸模量的溫度依賴性

Ⅲ. 壓縮特性

非強化尼龍6的壓縮應力的溫度依賴性由圖17所示，吸水率依賴性由圖18所示。各種尼龍的壓縮強度由表1所示。

圖17. CM1017(尼龍6)的壓縮應力的溫度依賴性
(極度幹燥環境，應變速度10%/分)
圖18. CM1017(尼龍6)的壓縮應力的吸水率依賴性
(25℃、應變速度10%/分)

表1. 各種尼龍的壓縮強度
項目	単位	尼龍6 CM1017	尼龍610 CM2001	尼龍66 CM3001-N
屈服強度(極度幹燥環境) 屈服應變(極度幹燥環境)	MPa %	85 5	90 5	65 5.5
1%壓縮變形時的應力極度幹燥環境大氣下均衡吸水時飽和吸水時	MPa MPa MPa	26 5.5(3.8) 3.4(11.5)	20 7.2(2.2) 5.2(3.8)	28 8.0(3.7) 4.9(9.9)

注括號內的數值為吸水率(%)

Ⅳ. 蠕變特性

在一定負荷下，隨著時間應變增加或減少的現象稱為蠕變，這在尼龍的機械特性中是極為重要的性質之一。圖19顯示了非強化尼龍6,66的拉伸，壓縮蠕變。圖20中變現了尼龍6在拉伸應力10MPa下的蠕變溫度依賴性，圖21顯示了尼龍6和尼龍66在拉伸應力20MPa下的蠕變溫度依賴性。

圖19. CM1017，CM3001-N的蠕變

圖20. 因CM1017(尼龍6)的溫度變化所引發的蠕變變化(在極其幹燥的環境下)

圖21. CM1017(尼龍6)，CM3001-N(尼龍66)的拉伸蠕變(負荷，20MPa，在極其幹燥的環境下)

圖22 CM1017，CM3001-N的表觀模量係數

實際設計情況下，為了估算變形量易會被用到的就是表觀模量，即為經過一定時間的拉伸模量。圖22顯示了室溫下的CM1017(尼龍6)和CM3001-N(尼龍66)的表麵拉伸力。基於此將可以求出CM3001-N(尼龍66)在應力20MPa下的經1年後的變形量。

圖22中可以得到1年後(8,760小時候)表觀模量是0.66GPa，那1年後的變形量為

變形量=20MPa/0.66GPa≒0.003=3%

可是，表觀模量可適應的應力範圍為，室溫下，CM1017(尼龍6)是20MPa以下，CM3001-N(尼龍66)是22MPa以下。

Ⅴ. 衝擊強度

尼龍的衝擊強度在樹脂材料中是屬於較大的一種。衝擊強度的吸水率依賴性如圖23所示，溫度依賴性如圖24。比較尼龍和尼龍66，在極其幹燥的室溫環境下無差異，且吸水依賴性上毫無差別，但是尼龍6在均衡吸水率上較大，實際使用時對尼龍6的高衝擊性是可以期待的。另一方麵，圖25顯示了衝擊強度的結晶溫度依賴性。由此可得出結晶度越高衝擊強度越低。
