Makrolon(模克隆)2865(科思創)PC(聚碳酸酯)物性表參數

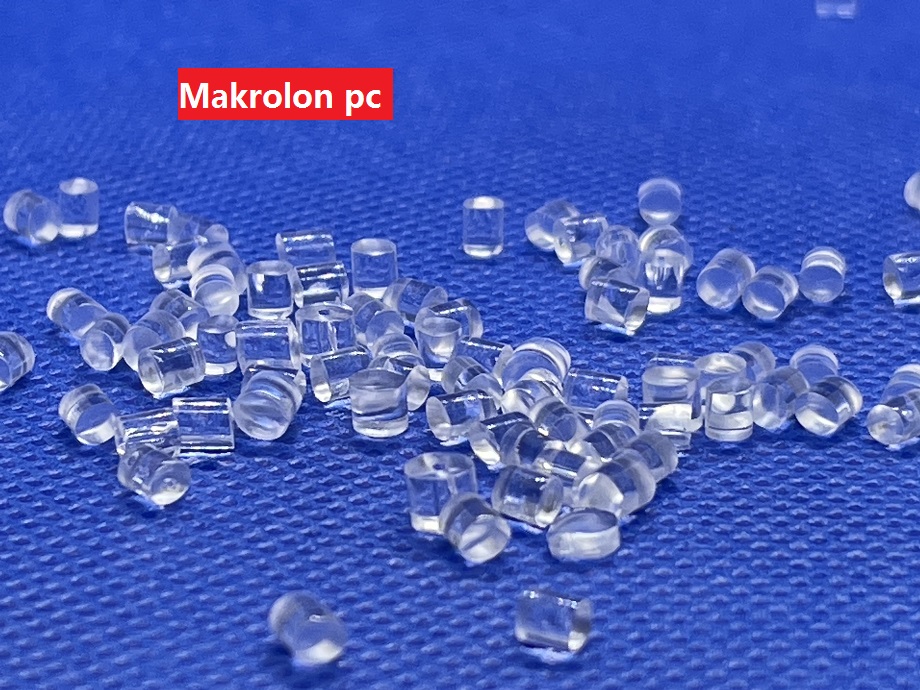

Makrolon模克隆/2865科思創/PC聚碳酸酯/材料介紹：
全球品級; 體積熔融指數9.5 厘米3/10分鍾; UL 94 V-2/1.5毫米和3.0毫米; 易脫模; 注塑成型; 可提供透明, 半透明和不透明顏色.
 |
Makrolon模克隆/2865科思創/PC聚碳酸酯/物性表PDF文檔下載 |
Makrolon模克隆/2865(科思創)PC(聚碳酸酯)物性表參數
| 硬度 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 球壓硬度 | 115 | MPa | ISO 2039-1 |
| 機械性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 拉伸模量(23°C) | 2400 | MPa | ISO 527-2/1 |
| 拉伸應力 | ISO 527-2/50 | ||
| 屈服, 23°C | 66.0 | MPa | ISO 527-2/50 |
| 斷裂, 23°C | 70.0 | MPa | ISO 527-2/50 |
| 拉伸應變 | ISO 527-2/50 | ||
| 屈服, 23°C | 6.2 | % | ISO 527-2/50 |
| 斷裂, 23°C | 130 | % | ISO 527-2/50 |
| 標稱拉伸斷裂應變(23°C) | > 50 | % | ISO 527-2/50 |
| 拉伸蠕變模量 | ISO 899-1 | ||
| 1 hr | 2200 | MPa | ISO 899-1 |
| 1000 hr | 1900 | MPa | ISO 899-1 |
| 彎曲模量4(23°C) | 2400 | MPa | ISO 178 |
| 彎曲應力5 | ISO 178 | ||
| 3.5% 應變, 23°C | 73.0 | MPa | ISO 178 |
| 23°C | 97.0 | MPa | ISO 178 |
| Flexural Strain at Flexural Strength (23°C)6 | 7.1 | % | ISO 178 |
| 薄膜 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| Gas Permeation | ISO 2556 | ||
| Carbon Dioxide : 23°C, 25.4 µm | 16900 | cm³/m²/bar/24 hr | ISO 2556 |
| Carbon Dioxide : 23°C, 100.0 µm | 3800 | cm³/m²/bar/24 hr | ISO 2556 |
| Nitrogen : 23°C, 25.4 µm | 510 | cm³/m²/bar/24 hr | ISO 2556 |
| Nitrogen : 23°C, 100.0 µm | 120 | cm³/m²/bar/24 hr | ISO 2556 |
| Oxygen : 23°C, 25.4 µm | 2760 | cm³/m²/bar/24 hr | ISO 2556 |
| Oxygen : 23°C, 100.0 µm | 650 | cm³/m²/bar/24 hr | ISO 2556 |
| 可燃性 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| Application of Flame from Small Burner - Method K and F (2.00 mm) | K1, F1 | DIN 53438-1, -3 | |
| Burning Rate - US-FMVSS (> 1.00 mm) | passed | ISO 3795 | |
| Flash Ignition Temperature | 480 | °C | ASTM D1929 |
| Needle Flame Test | IEC 60695-11-5 | ||
| Method F : 1.50 mm | 1.0 | min | IEC 60695-11-5 |
| Method F : 2.00 mm | 2.0 | min | IEC 60695-11-5 |
| Method F : 3.00 mm | 2.0 | min | IEC 60695-11-5 |
| Method K : 1.50 mm | 0.2 | min | IEC 60695-11-5 |
| Method K : 2.00 mm | 0.3 | min | IEC 60695-11-5 |
| Method K : 3.00 mm | 0.5 | min | IEC 60695-11-5 |
| Self Ignition Temperature | 550 | °C | ASTM D1929 |
| 補充信息 | 額定值 | 測試方法 | |
|---|---|---|---|
| Electrolytical Corrosion (23°C) | A1 | IEC 60426 | |
| ISO Shortname | ISO 7391-PC,MFR,(,,)-09-9 |
| 薄膜 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 水氣透過率(23°C, 85% RH, 100 µm) | 15 | g/m²/24 hr | ISO 15106-1 |
| 衝擊性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 簡支梁缺口衝擊強度7 | ISO 7391 | ||
| -30°C, 完全斷裂 | 16 | kJ/m² | ISO 7391 |
| 23°C, 局部斷裂 | 75 | kJ/m² | ISO 7391 |
| 簡支梁無缺口衝擊強度 | ISO 179/1eU | ||
| -60°C | 無斷裂 | ISO 179/1eU | |
| -30°C | 無斷裂 | ISO 179/1eU | |
| 23°C | 無斷裂 | ISO 179/1eU | |
| 懸壁梁缺口衝擊強度8 | ISO 7391 | ||
| -30°C, 完全斷裂 | 12 | kJ/m² | ISO 7391 |
| 23°C, 局部斷裂 | 65 | kJ/m² | ISO 7391 |
| 多軸向儀器化衝擊能量 | ISO 6603-2 | ||
| -30°C | 65.0 | J | ISO 6603-2 |
| 23°C | 60.0 | J | ISO 6603-2 |
| 多軸向儀器化衝擊力峰值 | ISO 6603-2 | ||
| -30°C | 6300 | N | ISO 6603-2 |
| 23°C | 5400 | N | ISO 6603-2 |
| 熱性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 熱變形溫度 | |||
| 0.45 MPa, 未退火 | 137 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 125 | °C | ISO 75-2/A |
| 玻璃轉化溫度9 | 145 | °C | ISO 11357-2 |
| 維卡軟化溫度 | |||
| -- | 145 | °C | ISO 306/B50 |
| -- | 146 | °C | ISO 306/B120 |
| Ball Pressure Test(136°C) | Pass | IEC 60695-10-2 | |
| 線形熱膨脹係數 | ISO 11359-2 | ||
| 流動 : 23 到 55°C | 6.5E-5 | cm/cm/°C | ISO 11359-2 |
| 橫向 : 23 到 55°C | 6.5E-5 | cm/cm/°C | ISO 11359-2 |
| 導熱係數10(23°C) | 0.20 | W/m/K | ISO 8302 |
| RTI Elec(1.50 mm) | 125 | °C | UL 746 |
| RTI Imp(1.50 mm) | 115 | °C | UL 746 |
| RTI(1.50 mm) | 125 | °C | UL 746 |
| 電氣性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 表麵電阻率 | 1.0E+16 | ohms | IEC 60093 |
| 體積電阻率(23°C) | 1.0E+16 | ohms·cm | IEC 60093 |
| 介電強度(23°C, 1.00 mm) | 34 | kV/mm | IEC 60243-1 |
| 相對電容率 | IEC 60250 | ||
| 23°C, 100 Hz | 3.10 | IEC 60250 | |
| 23°C, 1 MHz | 3.00 | IEC 60250 | |
| 耗散因數 | IEC 60250 | ||
| 23°C, 100 Hz | 5.0E-4 | IEC 60250 | |
| 23°C, 1 MHz | 9.0E-3 | IEC 60250 | |
| 漏電起痕指數 | IEC 60112 | ||
| 解決方案 A | 225 | V | IEC 60112 |
| 解決方案 B | 125 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| UL 阻燃等級 | UL 94 | ||
| 0.750 mm | V-2 | UL 94 | |
| 6.00 mm | V-0 | UL 94 | |
| 灼熱絲易燃指數 | IEC 60695-2-12 | ||
| 0.750 mm | 850 | °C | IEC 60695-2-12 |
| 1.50 mm | 850 | °C | IEC 60695-2-12 |
| 3.00 mm | 960 | °C | IEC 60695-2-12 |
| 熱燈絲點火溫度 | IEC 60695-2-13 | ||
| 0.750 mm | 875 | °C | IEC 60695-2-13 |
| 1.50 mm | 900 | °C | IEC 60695-2-13 |
| 3.00 mm | 900 | °C | IEC 60695-2-13 |
| 極限氧指數11 | 32 | % | ISO 4589-2 |
| 光學性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 折射率12 | 1.586 | ISO 489 | |
| 透射率 | ISO 13468-2 | ||
| 1000 µm | 89.0 | % | ISO 13468-2 |
| 2000 µm | 89.0 | % | ISO 13468-2 |
| 3000 µm | 88.0 | % | ISO 13468-2 |
| 4000 µm | 87.0 | % | ISO 13468-2 |
| 霧度(3000 µm) | < 0.80 | % | ISO 14782 |
| 物理性能 | 額定值 | 單位製 | 測試方法 |
|---|---|---|---|
| 密度(23°C) | 1.20 | g/cm³ | ISO 1183 |
| 表觀密度1 | 0.64 | g/cm³ | ISO 60 |
| 熔流率（熔體流動速率）(300°C/1.2 kg) | 10 | g/10 min | ISO 1133 |
| 溶化體積流率（MVR）(300°C/1.2 kg) | 10.0 | cm³/10min | ISO 1133 |
| 收縮率 | |||
| 垂直流動方向 | 0.60 到 0.80 | % | ISO 2577 |
| 流動方向 | 0.60 到 0.80 | % | ISO 2577 |
| 垂直流動方向 : 2.00 mm2 | 0.70 | % | ISO 294-4 |
| 流動方向 : 2.00 mm3 | 0.65 | % | ISO 294-4 |
| 吸水率 | ISO 62 | ||
| 飽和, 23°C | 0.30 | % | ISO 62 |
| 平衡, 23°C, 50% RH | 0.12 | % | ISO 62 |
溫馨提示：
本物性表參數提供者不承擔任何法律責任，建議在選擇材料前，就數據值與塑膠材料廠商進行驗證。版權歸原作者所有，如有侵權請立即與我們聯係.
熱門文章
-
PC/ABS(PC+ABS合金)AC2300/台化/物性表參數台化TAIRILOY PC/ABS AC2300是電鍍級合金樹脂，應用於汽車門把、儀表板、輪圈蓋、汽車零件、消費性電子元件，TAIRILOY PC/ABS合膠具有ABS的加工性及耐低溫機械性能，亦同時具有PC的高衝擊性及耐熱性特質，可應用於汽車零件、3C電子產品外殼、消費性電子元件、家電外殼、玩具、板材等產品上，其應用端多元化，本廠設有
瀏覽量：8560 -
PC/ABS(PC+ABS合金)AC3100/台化/物性表參數台化TAIRILOY PC/ABS AC3100是無氯、無溴、無銻阻燃級合金樹脂，應用於筆記型電腦外殼、光碟機Loader及 Tray盤、螢幕外殼、數位相機外殼、事務機器外殼、家用電器外殼、消費性電子元件，TAIRILOY PC/ABS合膠具有ABS的加工性及耐低溫機械性能，亦同時具有PC的高衝擊性及耐熱性特質，可應用於汽車零件、3C電子產品外殼、消費性
瀏覽量：8268 -
TRITAN(美國伊士曼)TX1001/PCTG(共聚聚酯)物···美國伊士曼TRITAN PCTG TX1001 是一種無定形共聚酯，具有極好的外觀和清晰度,EastmanTritanTX1001包含一個基於脫模來源於蔬菜來源。其最突出的特點是優良的韌性、水解穩定性、耐熱性和耐化
瀏覽量：7199 -
ABS塑料樹脂/PA-757/奇美實業/物性表參數奇美實業POLYLAC ABS PA-757 是一般級高光澤性、超高剛性、特佳彎曲強度的ABS樹脂,熔融指數是22.g/10min,用途是電視機前殼、複印機外殼 、電話機殼 、化妝品盒 、輪胎蓋,奇美的POLYLACABS樹脂
瀏覽量：6722 -
PLA(聚乳酸)4032D|NatureWorks(Ingeo)物性表···Nature Works聚乳酸Ingeo PLA 4032D是轉換成雙軸取向的薄膜，使用溫度高達300°F(150°C)，該薄膜具有優良的光學性能、良好的可加工性和優良的扭折性，這些特性使4032D薄膜成為層壓和其他包裝應用的理想產品，其他性能包括阻隔風味、油脂和耐油性。Nature Works Ingeo PLA 4032D物性表參數PDF文檔下載以下是PLA(聚乳酸)4032
瀏覽量：6121 -
PP(聚丙烯)HJ730|韓華道達爾(Hanwha)物性表···韓華道達爾(Hanwha)高抗衝PP HJ730是與普通均聚PP相比具有高等規高結晶度的特點，這一產品的結晶性能使其具有更好的強度和耐熱性。HJ730非常有助於在電子電器產品和高強度汽車部件上使用，這些部件需要在高溫環境下長期暴露.其特點是：高強度、超高耐熱、高結晶度、良好的表麵硬度、良好的色粉分散性。韓華道達爾PP HJ730物
瀏覽量：5404 -
PC(聚碳酸酯)FR6005/科思創(Makrolon)物性表···科思創(Covestro)模克隆(Makrolon) PC FR6005 是聚碳酸酯全球品級; 體積熔融指數MVR(300℃/1.2 kg) 9.0cm cm /10 min，中粘度，耐衝擊，阻燃等級，透明高光澤，適用於電子/電氣產品。 以下是PC(聚碳酸
瀏覽量：5380 -
POM(聚甲醛樹脂)M90-44/寶理塑料/物性表參數···寶理塑料(奪鋼)DURACON POM M90-44是一種標準全球品級型號,高流動性聚甲醛,奪鋼就是這種共聚物的典型代表；主要以在齒輪、螺絲及軸承等機械零件方麵的應用為中心。應用在DVD播放器、Blu-ray 光盤播放器等AV機器；打印機、複印機等OA機器；洗衣機、冰箱、剃須刀等家用電器；油箱蓋、燃料油泵、安全帶零部件以及汽車內飾用品等
瀏覽量：4978 -
Bayblend(拜本蘭)FR3010|科思創(PC/ABS合金···科思創Bayblend PC/ABS FR3010 是加阻燃,劑維卡軟化點溫度/ B 120 = 110C;耐熱性增加;UL認可94 V-0為1.5 mm;灼熱絲溫度(GWFI):在2.0毫米960C;改進的化學抗性和應力開裂行為;繼任者FR2010. PC/ABS是聚碳酸
瀏覽量：4954 -
PA66(尼龍66)CM3006G-30|TORAY(東麗)物性表···TORAY(東麗)Nylon樹脂AMILAN PA66 CM3006G-30 是一種加30%玻纖增強，耐熱級別的尼龍66原料，拉伸強度在23℃測試條件是190MPa,更是一種含有酰胺基(-CONH-)的熱塑性工程塑料，此外還為客戶的各種需
瀏覽量：4909 -
COC(環烯烴共聚物)E48R|ZEONEX(瑞翁)物性表···瑞翁ZEONEX COC E48R 是一種烯烴聚合物(COP)具有優異的光學性能，可用於製造相機和激光打印機的光學部件，比重是1.01g/cm(ASTM D792)，熔流率（熔體流動速率）(280C/2.16 kg)是25g/10 min，ZEO
瀏覽量：4782 -
Makrolon(模克隆)2407(科思創)PC(聚碳酸酯)···科思創Makrolon 2407 PC材料介紹： Makrolon 2407 PC是全球品級; 體積熔融指數19 厘米 3 /10分鍾; 普通用途; 紫外線穩定; 易脫模; 注塑成型; 可提供透明, 半透明和不透明顏色. Makrolon 2407物性表P
瀏覽量：4692 -
PC(聚碳酸酯)L-1250Y|嘉興帝人|物性表參數嘉興帝人Panlite PC L-1250Y 是一款熔融體積流量是8MVR，特性是 脫模性能良好, 中等粘性 ，通用級應用，在Japan實現工業化生產的聚碳酸酯樹脂，長期以來，帝人一直致力於其性能的提高和
瀏覽量：4667 -
PC/ABS(PC+ABS合金)PC-540|奇美實業|物性表···奇美實業WONDERLOY PC/ABS PC-540是防火級不含鹵素的難燃PC合金樹脂,熔融指數是22.g/10min,用途是機頂盒、投影機、顯示器前框、3C數碼產品、變壓器、電視遊樂器、小平板計算機、網通產品,為了增加PC在薄肉產品的耐衝擊性，可加入ABS樹脂進行摻合(blending)，可形成同時具有高剛性及高耐衝擊性之新材料,一般用於計算機外殼及
瀏覽量：4618 -
PC(聚碳酸酯)PC-1100|樂天化學(LOTTE CHEMI···樂天化學的LOTTE Chemical HOPELEX PC PC-1100 是一種聚碳酸脂塑料(Polycarbonate)，特性是中等粘度、高強度、FDA/EU 食品容器認證，用於普通注塑產品。 以下是PC(聚碳酸酯)PC-1100/韓國樂天化學
瀏覽量：4496
推薦文章
PMMA(壓克力)CM-205M/奇美實業/物性表參數奇美實業ACRYREX PMMA CM-205M 是光學級PMMA壓克力樹脂,熔融指數是3g/10min,用途是照明產品二次光學之原料,奇美壓克力(ACRYREX)，乃是奇美公司，以其三十年製造壓克力板之經驗，引進美國連續
PC(聚碳酸酯)Rx1452/科思創(Makrolon)物性表參數科思創(Covestro)模克隆(Makrolon) PC Rx1452 是聚碳酸酯全球品級; 體積熔融指數MVR(300℃/1.2 kg) 16cm cm /10 min，低粘度，帶有脫模劑，應用於醫用設備產品。 以下是PC(聚碳酸酯)Rx1452/科思創(Makro
PP(聚丙烯)RP225M/利安德巴塞爾/物性表參數利安德巴塞爾(Lyondellbasell)Moplen PP RP225M是一種可控流變介質改性丙烯無規共聚物，熔體流動速率(230°C/2.16kg)是8.0克/10分鍾，密度(23°C)是0.9克/厘米³，用於製造高透明鑄膜，本產品含有防滑劑和防堵劑，它具有良好的加工性，優異的清晰度和光澤度，並具有非常好的熱焊接性，主要應用於食品包裝、文具包裝、襯衫
PC(聚碳酸酯)EXL5429/沙伯基礎/物性表參數Lexan PC EXL5429 是聚碳酸酯(PC)樹脂是一個GF增強，UV穩定，阻燃注射成型共聚物混合。這種介質流樹脂以非氯、非溴化FR試劑為基礎，具有良好的加工性能和提高的釋放性能，具有UL94 V0 @
PC(聚碳酸酯)PC-115P|奇美實業|物性表參數奇美實業WONDERLITE PC PC-115P是醫療級PC樹脂,熔融指數是15.g/10min,並且具有通過生物性兼容性測試、底色穩定性高，使其適用的範圍相當的廣泛,醫療級產品如血液透析器、輸液閥接頭、呼吸器部件、電子電機產品、精密機器、儀器產品、汽機車部品、運動用品、休閑娛樂相關用品、衛浴衛生、CD/DVD光盤片相關產品等等。奇美實業
PC(聚碳酸酯)PCG-2200/韓國樂天化學/物性表參數韓國樂天化學的LOTTE Chemical HOPELEX PC PCG-2200 是一種聚碳酸脂塑料(Polycarbonate)，加20%玻璃纖維，特性是普通注塑成型，應用於工業製品。 以下是PC(聚碳酸酯)PCG-2200/韓國樂天化學/物性表參數
PC(聚碳酸酯)301V-6|盛禧奧(TRINSEO)物性表參數盛禧奧(TRINSEO)的CALIBRE PC 301V-6樹脂是一種具有優異的耐衝擊性和耐熱變形性，達到UL94 V-2級,CALIBRE 301V-6含有一種脫模劑，可提供不透明顏色。CALIBRE PC 301V-6物性表參數PDF文檔瀏覽生產商：(TRINSEO)盛禧奧、品名：CALIBREPC中文名稱：(聚碳酸酯)以下是PC(聚碳酸酯)301V-6|盛禧奧(TRINSEO)物性表參數物理性能額定值
PEEK(聚醚醚酮)2000P/贏創德固賽/物性表參數贏創德固賽VESTAKEEP PEEK 2000P一種中等粘度，無增強聚醚醚酮粉末級，用作化合物的基礎材料和複合材料的散射粉，這種半結晶聚合物具有優異的耐熱性和耐化學性，采用VESTAKEEP 2000p製造的部件具有較低的可燃性。PEEK(聚醚醚酮)2000P/贏創德固賽物性表參數PDF文檔下載生產商：贏創德固賽（品名：VESTAKEEP）以下是PEEK(聚醚
LEXAN（沙伯基礎）XHT3141|PC(聚碳酸酯)物性表參數SABIC LEXAN PC XHT3141 聚碳酸酯(PC)樹脂是一種高流量、高熱量的聚碳酸酯共聚物。它有一係列不透明和有限的透明顏色 PC XHT3141物性表參數PDF文檔下載 以下是SABIC沙伯基礎創新Lexan PC XHT3141物
PC(聚碳酸酯)3638/科思創(Covestro)模克隆(Makrolon)物性表參數科思創(Covestro)模克隆(Makrolon)PC 3638是一種全球品級的聚碳酸酯，Makrolon 3638的熔融體積流量是MVR(300°C/1.2 kg) 2.0 cm³/10分鍾，高粘度，食品接觸質量，生物相容性符合許多ISO 10993-1測試要求;吹塑;注射成型;隻提供透明顏色;製藥應用程序;醫療設備。以下是PC(聚碳酸酯)3638/科思創(Covestro)模克隆(Makrolon)物性
