了解無鹵阻燃PC/ABS塑料成型加工要點
無鹵阻燃PC/ABS塑料可用傳統加工設備進行注塑或擠出成型、二次加工等，注塑成型應用最多。
阻燃PC/ABS由於含有PC成分和阻燃劑，小量的水分易導致PC在高溫成型加工過程中產生水解，以及過分受熱導致部分降解及小分析出，造成製品產生銀絲、發黃、色差以及產品脆、噴漆開裂等外觀及強度問題，因此，加工中要控製好相關環節。
阻燃PC/ABS樹脂會吸收空氣中的水分，含水量為0.2~0.3%之間。為了使注塑製品達到最佳效果，減少降解的可能性，PC/ABS在成型加工前必須進行幹燥，使材料含水量降至0.04%以下，最好在0.02%以下，以提高加工穩定性和機械性能。
通常，阻燃PC/ABS樹脂在建議的溫度下預幹燥4~6小時，可達到所需含水率。幹燥時間與幹燥設備有關，但最長累積幹燥時間不能超過48小時，否則材料有降解變色的可能。

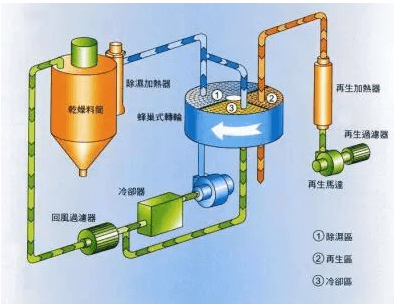

常用幹燥設備有三種：箱式幹燥機、料鬥式幹燥機和除濕幹燥機。無鹵阻燃PC/ABS建議使用除濕幹燥機幹燥。
確定注塑機規格時，除考慮鎖模力外，對無鹵阻燃PC/ABS應盡量選用最大注塑量低的機台。當總注塑重量（所有型腔，包括流道和注道）等於注塑機最大注塑容量的50~80%時，一般可以獲得最佳效果。如果必須在建議溫度範圍的高溫段進行注塑，應選擇較小的注塑機料筒容量，建議注塑量大於最大注塑容量的60%，以縮短材料停留時間，降低降解可能性。通常，阻燃PC/ABS的最長熱停留時間應小於10分鍾，最佳熱停留時間小於5分鍾。
三、注塑工藝參數的設定
1、成型溫度
成型溫度設定是以確保阻燃PC/ABS充分塑化為基準，應盡量使用低溫區域，防止材料降解。成型溫度增加會明顯降低阻燃PC/ABS粘度，增加樹脂的流動性，使流動距離變長。原則上，當使用建議的成型溫度上限時，應使熔膠滯留時間盡可能短，避免降解。無鹵阻燃PC/ABS成型溫度一般為230~270℃。
2、螺杆轉速和背壓
過高的螺杆轉速會導致過大的剪切熱，從而使熔融材料的實際溫度大大高於設定溫度，有可能導致材料降解。同樣，過高的背壓也會導致過大的剪切熱。一般以在冷卻時間內盡量完成計量來設定螺杆轉數。同時要考慮材料塑化狀態、螺杆回轉時發生的剪切熱、計量時間的穩定性和最小殘留量的穩定性，建議轉速設為30~70rpm。背壓的調校應視原料的性能、幹燥情況、產品結構及質量狀況而定，阻燃PC/ABS的背壓一般調校在3-10kg/cm2。產品表麵有少許銀絲、混色、縮水及產品尺寸重量變化大時，可適當增加背壓；射嘴出現漏膠、流涎、材料過熱分解、產品變色及回料太慢時可考慮適當減低背壓。
選擇注塑速度時，主要考慮製品的外觀、模具的排氣以及型腔內樹脂流動的阻力。較快的注塑速度，一般會使流程加長，適合充填薄壁製品，並形成較好的表麵光潔度，但過快的注塑速度會產生強剪切導致材料降解。而慢速注塑速度可以幫助避免澆口白暈、噴射痕和流痕等缺陷。建議根據產品及模具結構采用分段階梯式速度設定，以確保充填順暢和製品外觀。
4、保壓壓力和時間
保壓壓力和時間設定是否合理，直接影響製件內應力的大小。保壓壓力的增加會使分子間隙變小，鏈段活動範圍減小，熔體體積縮小，密度變大，分子間作用力增加，可以改善產品的縮水及內部質量，但會導致內應力變大，因此，在保證產品外觀質量的前提下盡量選用較低的保壓壓力。一般情況下，合適的保壓壓力為注射壓力的60~80%。
保壓時間的設定是根據澆口冷卻完成固化，螺杆再推進已不再對成型品施加壓力為止的時間。
5、模具溫度
建議在成型阻燃PC/ABS塑料時使用模溫機來控製模具溫度，建議的模溫是50-80℃。較高的模具溫度，往往會產生良好的流動、較高的熔接線強度、較小的產品內應力，但成型周期會延長。若模具溫度比建議的低，就會導致高內應力並損壞製件的最佳性能。就製件表麵和循環周期而言，模具溫度為建議溫度範圍的中間值時，可望得到較好的結果。
6、冷卻時間
冷卻時間的設定是基於產品固化開模取出後不致產生變形，先可設定長一點，然後根據產品及冷卻效果的不同慢慢減少，以產品不變形的最少冷卻時間為最佳冷卻時間。
四、總結
總之，無鹵阻燃PC/ABS塑料最重要的加工注意事項有兩點：
1、必須對材料進行充分幹燥，否則易造成材料水解；
2、嚴格控製材料的成型溫度及在高溫時的滯留時間，否則易造成材料熱降解。其餘各工藝參數彼此協調，根據產品及模具結構的差異，綜合考慮設定，才能得到質量穩定、外觀更好、性能優越的產品。
熱門文章
-
老生常談，POM均聚甲醛和共聚甲醛的區別POM是常見的工程塑料之一，而均聚甲醛和共聚甲醛是最常見的POM材料，二者結構相似，有很多共同點，那麼二者之間有什麼有什麼區別？今天就跟小編一起來了解一下。一、背景1960年 美國杜邦（DuPont）公司首次將均聚物型樹脂（DELRIN）商品化。1961年 美國Celanese公司（現在的Ti
瀏覽量：9226 -
你可知道PS塑料和ABS塑料哪個好?問：ABS塑料與PS塑料哪個好? 答：一般來說，ABS塑料性能是優於PS塑料的，你用PS塑料可以做的產品，ABS塑料一般都可以打出來，而用ABS原料可以做的產品，PS原料不一定能做出來。 如果
瀏覽量：8387 -
ETPU是什麼材料？這個就是我們要了解的ETPU是一種質地柔軟、彈性極佳，耐磨、耐撕裂、止滑性能優異的熱塑彈性體材料，廣泛應用於鞋材領域，不但適合製作運動鞋中底和內底，還適合用於抗反複衝擊、運動防護、阻尼、家
瀏覽量：7910 -
帶你了解POP和POE塑料的區別在哪裏？兩者沒有本質的區別，隻是共聚單體含量上有所區別，絕大部分塑性體和彈性體基料都是乙烯，隻有DOW的Versify、EXXON的Vistamaxx、三井的Tafmer是丙烯基，共聚單體都為辛烯（8C）、己烯（6C）或丁烯（4C），一般POE共聚單體含量高於20%，POP共聚單體小於20%，因為共聚單體含量的多少導致POE與POP的密度差異，一般POP的密度要高與POE。
瀏覽量：6120 -
聚丙烯帶你了解均聚PP和共聚PP的區別聚丙烯，是由丙烯聚合而製得的一種熱塑性樹脂。按甲基排列位置分為等規聚丙烯（isotactic polypropylene）、無規聚丙烯（atactic polypropylene）和間規聚丙烯（syndiotactic polypropylene）三種，今
瀏覽量：5256 -
韓國SK材料ECOZEN與SKYGREEN的區別在哪裏？現實生活中很多透明食品容器都用不含雙酚A的透明塑膠原料，所以很多選擇韓國SK材料ECOZEN與SKYGREEN，今天小編一一帶大家分別韓國SK材料ECOZEN與SKYGREEN的區別在哪裏？ ECOZEN是透明耐高溫
瀏覽量：5118 -
SPS是什麼塑料？關於XAREC簡單介紹間規聚苯乙烯樹脂（SPS塑料），是1985年由日本出光成功合成，並於1997年由日本出光實現工業化的純國產聚合物。（商品名《XAREC》是使用間規聚苯乙烯樹脂（SPS）的等級群的品牌。）
瀏覽量：5014 -
POM與PA比,哪個更耐磨？眾所周知塑料齒輪多采用POM和PA，POM因剛性和耐疲勞性高，具有更廣泛的應用，POM齒輪相對金屬齒輪有較多的優點：質量輕、工作噪音小、耐磨損、無需潤滑、可以成型較為複雜的形狀、
瀏覽量：4976 -
速看！耐高溫塑料彙總：8大類高耐熱工程塑料···塑料按長期使用溫度分類，可分為通用塑料、工程塑料和高溫工程塑料，其中高溫塑料又被稱為耐熱塑料、高性能塑料、特種工程塑料等。工程塑料的長期使用溫度在100℃至150℃左右。五大工程塑料包括PA、POM、PBT、PC和PPO。通常應用於機械零件、汽車、電器電子等領域。高溫工程塑料的使用溫度在150℃以上，這類材料除了較高的耐
瀏覽量：4450 -
PC抗老化一般幾年?這就是我們要了解的PC塑料簡介(聚碳酸酯) 英文名稱:Polycarbonate 聚碳酸酯是日常常見的一種材料，PC是一種線型碳酸聚酯，分子中碳酸基團與另一些基團交替排列，這些基團可以是芳香族，可以是脂肪族，也可兩者皆有。雙酚A型PC是很重要的工業產品，PC是幾乎無色的玻璃態的無定形聚合物，有很好的光學性。現在PC的介紹已經介紹完了，那現在我們要
瀏覽量：4306 -
關於PPE/PS、你知道多少呢？PPE/PS就是PPO，中文名稱叫聚苯醚，PPE/PS複合材料是在PPE的基礎上機上其他熱塑性材料例如PS(苯乙烯)、PA(聚酰胺，俗稱尼龍)等材料的複合材料。這樣加工成型後具有良好的幾何穩定性、化
瀏覽量：4100 -
關於PMP材料，你了解多少？相關詞條 PMP簡介 PMP特性 PMP應用 PMP注塑 PMP簡介 PMP學名 聚4-甲基戊烯-1單體 4-甲基戊烯-1本色 聚4-甲基戊烯-1是一種高結晶透明塑料，比重為0.83，是所有塑料中最輕的。表麵硬度較低，無
瀏覽量：3863 -
聚芳碸（PASF）是什麼材料？中文名稱：聚芳碸 英文名稱：polyarylsulfone 牌號：PAS 色態：琥珀色透明顆粒 製得：由4,4`-二磺酰氯二苯醚與聯苯反應製得 應用：常用作金屬詹黏結劑。 PASF聚芳碸性能 與雙酚A型聚碸相比
瀏覽量：3790 -
PC抗UV與不抗UV有何區別?PC抗UV就是PC塑膠原料含有抗紫外線吸收劑 熱穩定劑，含有抗紫外線，耐老化，耐黃變的性能，UV是紫外線的縮寫，英文全稱為ultraviolet，紫外線波長為：10-400nm ， UVA 波長在 320-390nm ,紫外線會導致設備外殼老化,暴露在戶外的設備通常需要抗uv。抗UV耐候PC原料在日常生活中，處處可見的陽光棚的板、電動車遮陽棚、瓦楞板、
瀏覽量：3468 -
PEI ULTEM材料眼鏡與PA12 TR90材料眼鏡有什···現在很多的眼鏡架都是塑料製品，那麼你知道這些塑料製品一般是什麼材料嗎？眼鏡架最主要的是由PEI ULTEM材料和PA12 TR90材料製作的，那麼PEI ULTEM材料眼鏡與PA12 TR90材料眼鏡有什麼區別
瀏覽量：3416
推薦文章
如何才能判斷導電PA66塑料的真假呢？前幾天公司需要生產 導電PA66塑料 ，當時後勤部門的采購人員就購買了這種材料，然後買回來之後，領導發現這些材料是假的，當時讓我們感覺到非常吃驚，因為沒有想到這種材料還會
科思創Covestro聚合物PC材料9415科思創聚合物（中國）有限公司於2003年1月21日在上海市工商局登記成立。法定代表人STEFFAN HUBER，公司經營範圍包括開發、生產聚碳酸酯、雙酚A、碳酸二苯酯及聚碳酸酯與其他聚合物的
淺談PC塑膠粒的品牌及產能介紹一、科思創 科思創（Covestro）是一家製造用於關鍵產業的高科技聚合物材料的世界領先生產商，也是聚碳酸酯開發和生產的領先企業。科思創在其聚碳酸酯領域提供的材料為顆粒狀、半
總結最實用的POM注塑加工工藝POM(又稱賽鋼、特靈)。它是以甲醛等為原料聚合所得。POM-H(聚甲醛均聚物)，POM-K(聚甲醛共聚物)是高密度、高結晶度的熱塑性工程塑料。具有良好的物理、機械和化學性能，尤其是有優異
導電PC原材料銷售價格到底多少錢呢？我在陪朋友采購導電PC原材料時，我發現這種材料應用很廣泛，而且價格定位也會有很大的浮動，根本不知道這種藥到底多少錢，因為朋友的加工廠每天都會應用這樣的材料，所以會定
關於ULTEM,您知道嗎？ULTEM聚醚酰亞胺(PEI)是一種高性能的無定形聚合物，它具有很好的熱性能、良好的抗化學性、天然的阻燃性和很好的尺寸穩定性。ULTEM基本聚合物樹脂呈現出透明的琥珀色，它是由單體之間的縮聚反應得到的，其化學結構如下：ULTEM基本聚合物樹脂的主要性能1、較高的長期耐熱性，玻璃轉化溫度(Tg)為217°C，HDT/Ae為190°C，長期使
PC/ABS工程塑料有哪些電鍍工藝？PC/ABS合金是一種性能優良的汽車(內飾低VOC低散發)、通訊、醫療、家電等工程塑料原材料，包括通用級、電鍍級、耐候防刮級、阻燃級、噴塗級、增強級等，它改善了PC的應力開裂性、加
旭化成正致力於將可再生來源的尼龍66商業化旭化成正在通過行業合作夥伴關係開發更具可持續性的創新化合物版本。正如之前報道的那樣，它已與生物技術公司Genomatica合作，將可再生來源的尼龍66商業化。該合作關係涉及使用 Genomatica 的生物基 HMD（己二胺）原料。Genomatica 已經能夠改變某些細菌的 DNA，以便它們在“食用”不會以任何方式破壞食物鏈的糖後產生HMD（
PC材料在LED燈具方麵的應用案例分析LED作為發展最快的光源產品，勢必在不遠的將來取代幾乎所有的傳統照明產品。 一、LED燈要求 led照明燈具是指能透光、分配和改變LED光源光分布的器具，包括除LED光源外所有用於固定和
英力士為家用電器推出高流量ABS牌號英力士Styrolution推出了一個新的ABS牌號，作為其Novodur係列ABS特種共聚物的一部分。新材料牌號Novodur P4XF具有優異的流動性，同時提供了一個有吸引力的平衡剖麵之間的流動性和衝擊強度
