抗蠕變PP(以聚丙烯為基材的耐衝擊聚合物)

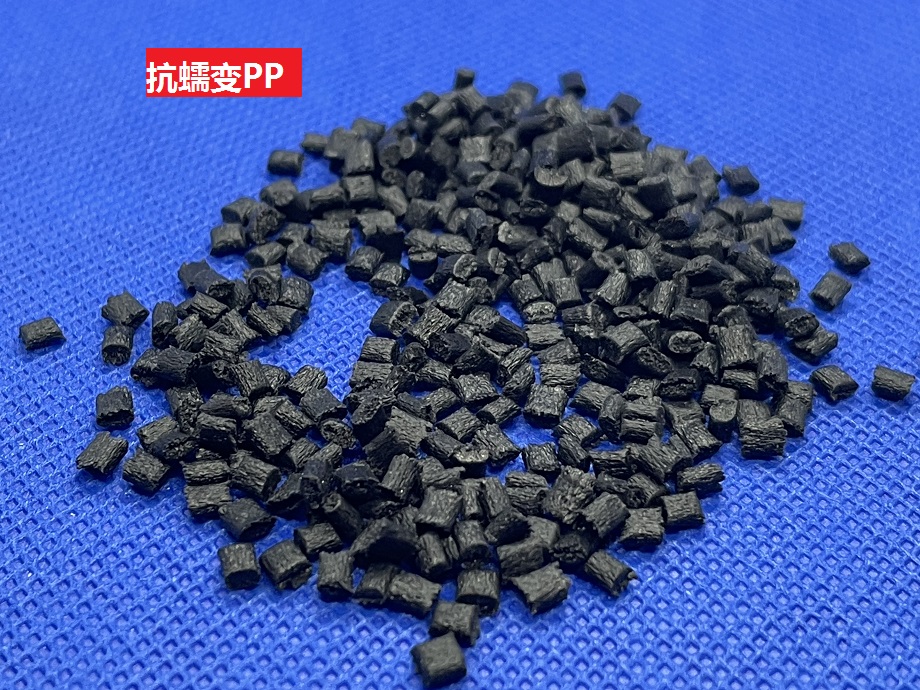

抗蠕變PP是一種以聚丙烯為基材的耐衝擊聚合物，眾所周知，抗蠕變PP在受到外力扭曲變形後，一旦外力消失，它們會恢複到最初的形狀，然而，如果這個抗蠕變PP長時間受到穩定的外力作用，它會逐漸適應這種變形狀態。久而久之，即使外力停止作用，耐衝擊PP也不會回複原狀，這就是蠕變現象。抗蠕變性指的是耐衝擊PP自身的抵抗形變的能力。它體現了塑料管子的穩定性和耐久性，無論外界環境如何變化，它們都能保持強大的抗蠕變能力，不會因為時間的推移而失去原本的形狀。這種抗蠕變性是材料優良特性的體現，為抗蠕變PP的使用提供了可靠的保障。
以下是抗蠕變PP(以聚丙烯為基材的耐衝擊聚合物)物性表參數
| 物理性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 比重 | 0.990 g/cc | 0.990 g/cc | ASTM D792 |
| 處理 | 0.010 | 0.010 | Injection Molding |
| 線性成型收縮率,Flow | 0.0040 - 0.0060 cm/cm @Thickness 3.20 mm |
0.0040 - 0.0060 in/in @Thickness 0.126 in |
ASTM D955 |
| 熔體流動速率 | 15 g/10 min @Load 2.16 kg, Temperature 230 °C |
15 g/10 min @Load 4.76 lb, Temperature 446 °F |
ASTM D1238 |
| 機械性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 抗張強度(屈服) | 49.0 MPa @Thickness 3.20 mm |
7110 psi @Thickness 0.126 in |
50mm/min; ASTM D638 |
| 伸長率 (斷裂) | >= 10 % @Thickness 3.20 mm |
>= 10 % @Thickness 0.126 in |
50mm/min; ASTM D638 |
| 彎曲強度 | 68.6 MPa @Thickness 6.40 mm |
9960 psi @Thickness 0.252 in |
1.3mm/min; ASTM D790 |
| 彎曲模量 | 1.96 GPa @Thickness 6.40 mm |
284 ksi @Thickness 0.252 in |
1.3mm/min; ASTM D790 |
| 懸壁梁缺口衝擊強度 | >= 0.490 J/cm @Thickness 6.40 mm, Temperature 23.0 °C |
>= 0.918 ft-lb/in @Thickness 0.252 in, Temperature 73.4 °F |
ASTM D256 |
| 熱性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 載荷下熱變形溫度(0.46 MPa) | 140 °C @Thickness 3.20 mm |
284 °F @Thickness 0.126 in |
Unannealed; ASTM D648 |
以下是以下是抗蠕變PP(以聚丙烯為基材的耐衝擊聚合物)注塑工藝參數
| 加工性能 | 額定值 (公製) | 額定值 (英製) | 測試方法 |
|---|---|---|---|
| 料筒後部溫度 | 190 - 210 °C | 374 - 410 °F | Injection Molding |
| 料筒中部溫度 | 200 - 230 °C | 392 - 446 °F | Injection Molding |
| 料筒前部溫度 | 200 - 230 °C | 392 - 446 °F | Injection Molding |
| 射嘴溫度 | 210 - 230 °C | 410 - 446 °F | Injection Molding |
| 加工（熔體）溫度 | 200 - 230 °C | 392 - 446 °F | Injection Molding |
| 模具溫度 | 40.0 - 60.0 °C | 104 - 140 °F | Injection Molding |
| 幹燥溫度 | 70.0 - 80.0 °C | 158 - 176 °F | Injection Molding |
| 幹燥時間 | 3.00 - 4.00 hour | 3.00 - 4.00 hour | Injection Molding |
| 背壓 | 29.4 - 58.8 MPa | 4260 - 8530 psi | Injection Molding |
| 螺杆轉速 | 30 - 60 rpm | 30 - 60 rpm | Injection Molding |
熱門產品
-
耐低溫PP(以聚丙烯為基材的耐寒聚合物)耐低溫PP是一種以聚丙烯為基材的耐寒聚合物，可以達到零下40至60度，通用塑料中，PP的耐低溫性能是很好的，在低溫溫度零下40-60度的戶外有良好的耐應力開裂性，提升聚丙烯抗衝擊力，如今耐寒PP原料等材料已廣泛應用於不同領域，可以看出,近年來出現了越來越多的耐低溫PP塑料製造商。耐低溫PP，耐低溫PP有以下幾點特性：1、低
瀏覽量：5645 -
耐熱ABS維卡軟化溫度達到120度到150度ABS塑料是一種由丙烯腈（A）、丁二烯（B）和苯乙烯（S）三種單體組成的三元共聚物。這三種單體可以按照不同的比例混合製成各種樹脂，而耐熱ABS是一種在製作產品時具有較高維卡軟化溫度的材料。一般來說，ABS塑料的維卡軟化點在95℃左右，而耐熱ABS材料的軟化溫度可以達到120℃到150℃，因此提高ABS材料的耐熱性十分必要，這
瀏覽量：1644 -
抗菌PP(以聚丙烯為基材的抗黴菌聚合物)抗菌PP是一種以聚丙烯為基材的抗黴菌聚合物，抗菌PP具有抑菌和殺菌性能的新型功能材料，在化學、化工和醫藥領域，有些材料本身具備殺菌和抑菌性，如一些無機金屬化合物、有機合成化合物、天然礦物和天然產物，但更多的是通常在普通材料中添加或複合一種或幾種特定的抗菌成分（抗菌劑）製得抗菌材料，也是一種自身具有殺菌、
瀏覽量：1332 -
食品級ABS_FDA認證abs_食品接觸ABSABS塑料是丙烯腈(A)、丁二烯(B)、苯乙烯(S)三種單體的三元共聚物，在介紹食品級ABS之前，先強調一下，食品級 ABS塑料是不可以吃的，食品級ABS是指可以和食品直接接觸的塑料材質，是要符合FDA食品安全認證的ABS塑料，殘留單體量低，如果是一般的ABS塑料製品不能與食品直接接觸，會間接影響抄到食品安全，食品級的ABS就可以和
瀏覽量：1249 -
Asaclean(旭塑潔_愛塑潔_螺杆清洗劑)旭塑潔是日本旭化成專門為塑料成型機研發的清洗劑，使用旭塑潔能夠大大減少頻繁換色換料帶來的材料浪費，還能高效清除成型機內的碳化物，防止機內異物的產生。旭塑潔作為一種
瀏覽量：1163 -
耐高溫PP(以聚丙烯為基材的高耐熱聚合物)耐高溫PP是一種以聚丙烯為基材的高耐熱聚合物，英文名稱:Polypropylene（簡稱pp），是丙烯通過加聚反應而成的聚合物，而即聚丙烯,一般能耐100至150度左右的高溫，普通的聚丙烯,一般熱變形溫度在90度左右,長期耐溫100度左右耐高溫的聚丙烯,一般熱變形溫度在150-180度左右,長期耐溫在100-150度左右。耐高溫PP、高耐熱PP有以下
瀏覽量：1120 -
日本UMG公司DIALAC產ASA塑料ASA的優點 1、ASA具有良好的機械物理性能 ASA和ABS的結構相似，由丙烯腈和丁二烯橡膠組成，其保留了ABS作為工程塑料所具有的極佳的機械物理性能。 2、ASA具有很強的耐候性 高分子聚合
瀏覽量：1040 -
抗靜電PP(以聚丙烯為基材的防靜電聚合物)抗靜電PP是一種以聚丙烯為基材的防靜電聚合物，PP是一種半結晶性聚合物，也就是聚丙烯，具有優良的力學性能、耐熱性、耐化學品性及易成型性，已廣泛用於汽車、家電和建築等行業，PP由於分子極性小，吸水性差，具有很強的電絕緣性（表麵電阻率高達10/16～10/18Ω），在生產和使用過程中因摩擦、剝離或感應過程會使製品表麵產
瀏覽量：1025 -
新加坡聚烯烴COSMOPLENE_PP原料聚烯烴公司(新加坡)Pte有限公司是東南亞第一家主要的聚烯烴製造商，於1984年2月開始運營。1997年擴建工廠，2006年進行重大改造以增加產能，使TPC成為該地區最大、最成功的聚烯烴生產
瀏覽量：951 -
泰國石化IRPC_POLIMAXX_PP原料泰國石化IRPC（SCG）成立與1913年，集團旗下主要有五項核心業務：化工、造紙、水泥、建材以及貿易。其中化工業務始於1989年，目前暹羅化工主要生產一係列石化產品，包括石化上遊產
瀏覽量：937 -
電鍍級ABS_可電鍍ABS_噴油ABS電鍍級ABS、可電鍍ABS、噴油ABS是一種ABS塑料，也是丙烯腈(A)、丁二烯(B)、苯乙烯(S)三種單體的三元共聚物，三種單體相對含量可任意變化，製成各種樹脂，可鍍亮黑鎳及金色等七彩鍍種，ABS電鍍不僅可以實現很好的金屬質感，而且能減輕製品重量，在有效改善塑料外觀及裝飾性的同時，也改善了其在電、熱及耐蝕等方麵的性能。同
瀏覽量：923 -
奇美CHIMEI_POLYLAC_ABS樹脂POLYLAC ABS由苯乙烯、丙烯腈和丁二烯乳漿共聚合而成，本身耐熱性和耐溶劑性均比 HIPS為佳，且具有光澤性。由於丙烯腈的腈基較強，可以增強PS中分子鏈的相互作用，所以衝擊強度、拉伸強度及塑件的表麵硬度均較HIPS為佳，一般丙烯腈的比例含量愈高，其耐熱性、剛性及耐溶劑性愈佳，但流動性愈差且塑料底色帶黃，在注射
瀏覽量：824 -
樂金化學（惠州）化工LG_ABS樹脂中海油樂金化工有限公司采用世界先進的ABS生產工藝技術建設年產30萬噸ABS裝置及其相應配套設施，生產ABS、SAN、DP等產品，向市場提供國內緊缺的高流動、高光澤、電鍍、噴塗、耐熱、阻燃和板材級等高品質產品。公司以為客戶創造價值為服務宗旨，致力於為客戶提供優質產品、快速服務和整體技術解決方案；依托技術、區位、品牌
瀏覽量：821 -
英力士INEOS_PP原料英力士集團是一家全球領先的石油化工公司。總部位於瑞士羅勒，作為一家專業生產和銷售石油化工品, 特殊化工品和石油製品的跨國集團, 英力士集團擁有15個大型石油化工業務集團和
瀏覽量：803 -
耐化學PP 耐酸堿抗油性耐化學PP是一種聚丙烯製成的乳白色高結晶聚合物，具有無毒、無臭、無味等特性，聚丙烯容器重量輕、強度高，因此被廣泛應用於儲存容器，並具有出色的多功能性。耐化學PP的化學穩定性非常好，除了能被濃硫酸和濃硝酸侵蝕外，對於其他各種化學試劑都相當穩定。但是，低分子量的脂肪烴、芳香烴和氯化烴等物質可以導致聚丙烯軟化
瀏覽量：767
推薦產品
耐磨尼龍(以聚酰胺為基材的耐磨損共聚物)耐磨尼龍是一種以聚酰胺為基材的耐磨損共聚物，耐磨損尼龍由於尼龍本身吸水性大、耐酸性差、幹態和低溫衝擊強度低以及吸水後易變形，影響了製品的尺寸穩定性，使其應用範圍受到了一定的限製。為了改進上述缺點，擴大其應用領域，並更好的滿足對使用性能的要求，人們采用多種方法對尼龍進行改性，以改進尼龍塑料的衝擊性、熱
防火PP_黑色加纖PP_台化TAIRIPRO_PP原料由於屬海島地形的關係，各項資源極為缺乏。三十多年前，山上林班伐木所砍除的枝梢材、小徑木，卻未善加利用，棄置於山林間，任其腐朽，誠為莫大之浪費。 本公司為有效利用
埃克森美孚Vistalon三元乙丙橡膠EPDM橡膠埃克森美孚Vistalon三元乙丙橡膠EPDM橡膠 埃克森美孚化工提供的眾多 Vistalon 三元乙丙 (EPDM) 橡膠牌號廣泛應用於汽車、消費品和工業等各種應用領域。它們可以提供遠超天然橡膠和通用橡
泰科納Celstran係列Nylon尼龍PA6塑料泰科納Celstran係列Nylon尼龍PA6塑料Celstran PA66-AF35-02-US Ticona 尼龍66Celstran PA66-CF40-01-US Ticona 尼龍66Celstran PA66-GF20-02P11/12 Ticona 尼龍66Celstran PA66-GF30-02 Ticona 尼龍66Celstran PA66-GF30-07 Ticona 尼龍66Celstran PA66-GF40-01 Ticona 尼龍66Celstran
德國DOMO品牌DOMAMID尼龍PA66樹脂德國DOMO品牌DOMAMID尼龍PA66塑料 訂購說明： 1.公司秉承以誠為本，信譽至上的經營宗旨，【誠信第一】【服務第一】【品質第一】創立了自己的經營理念，在客戶群樹立了良好的口碑。為
耐高溫尼龍_索爾維(蘇威)AMODEL係列PPA原料關於索爾維(蘇威) 作為一家綜合型化工公司，索爾維致力於發展先進化學方案以應對主要社會挑戰。公司與全球各個終端市場的客戶精誠合作，力求創新，其產品和解決方案被廣泛
陶氏ENGAGE品牌POE聚烯烴彈性體塑膠原料
耐析出尼龍 阻燃增強尼龍耐析出的尼龍材料主要分為兩種：溴銻阻燃尼龍和無鹵阻燃尼龍。在北方地區，廣泛采用溴銻阻燃技術，因此北方的尼龍製造廠通常都采用這種技術。而在珠三角地區，則更多地使用無鹵阻燃技術。但在無鹵阻燃體係中，經常出現注塑析出問題。注塑析出現象在很多注塑產品中都可能存在，隻是程度不同。針對這個現象，我們需要了解析出
阻燃PC/ABS_無鹵防火PC/ABS離火即熄阻燃PC/ABS，無鹵防火PC/ABS原料是PC/ABS，也是聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物，是由聚碳酸酯（Polycarbonate）和聚丙烯腈（ABS）合並而成的熱可塑性塑膠，結合了兩種材料的優異特性，ABS材料的成型性和PC的機械性、衝擊強度和耐溫、抗紫外線（UV）等性質，可廣泛使用在汽車內部零件、商務機器、通信器材、家
PBT塑膠原料pbt塑膠原料是聚對苯二甲酸丁二醇酯，英文名polybutylene terephthalate（簡稱PBT），屬於聚酯係列，是由1.4-pbt丁二醇(1.4-Butylene glycol)與對苯二甲酸(PTA)或者對苯二甲酸酯(DMT)聚縮合而成，並經
